B. 電力制御装置
接触放電では6kV、気中放電及び間接放電は8kVまで2kVから2kV間隔で印加電圧を上げて試験を行なった。
いずれの条件でも影響は見られなかった。

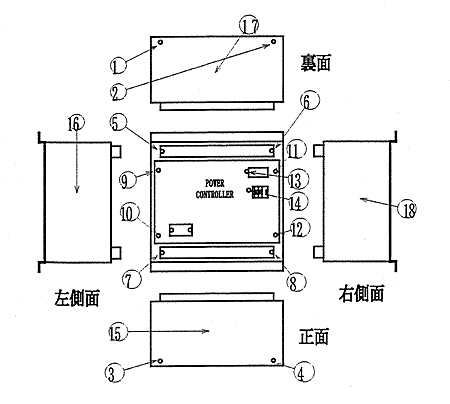

図33に印加個所を示す。ビス頭部を除いてその他の個所は塗装面を剥がして試験を行なった。
印加個所 1〜4:本体カバー取付ビス頭部 5〜8:端子取付ビス頭部 9〜12:上部カバー取付ビス頭部 13:LED横 14:ディジタルスイッチ横 15〜18:側面中央部
印加個所
1〜4:本体カバー取付ビス頭部
5〜8:端子取付ビス頭部
9〜12:上部カバー取付ビス頭部
13:LED横
14:ディジタルスイッチ横
15〜18:側面中央部
図33 電力制御装置の印加個所
