排出およびシリンダー圧力測定システムは第4章で述べられているのと同様である。

　

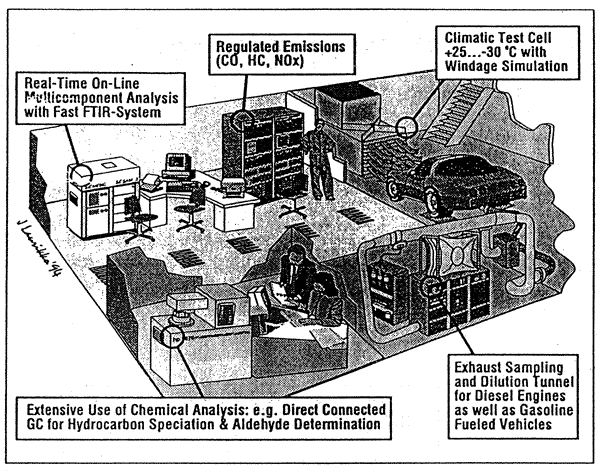

図19.　VTTの小型自動車テスト設備

　

定常状態の試験法

シリンダー圧力の測定のために、自動車は定常状態のモードで運転された。適正な負荷ポイントを検出するため、準備テストが自動ギア・ボックスのすべてのギアに関し、いくつかのエンジン速度で行われた。これらのテストの結果は表4に表示されている。

　

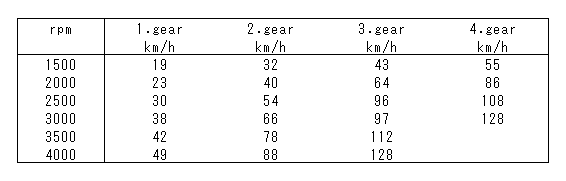

表4.　様々なギアでの速度(自動ギア・ボックス)

　

エンジン速度の最高値は1速および2速ギアで4300rpmであった。自動ギア・ボックスがそれより低いギアにシフト・ダウンしなかったエンジン速度の最低値は2500rpmであった。これは3速ギアで時速96km、4速ギアで時速108kmという結果であった。

テストのために選ばれた負荷ポイントは図20および表5に表示されている。この負荷ポイントはECE R49のテスト・サイクルにもまた含まれている。
