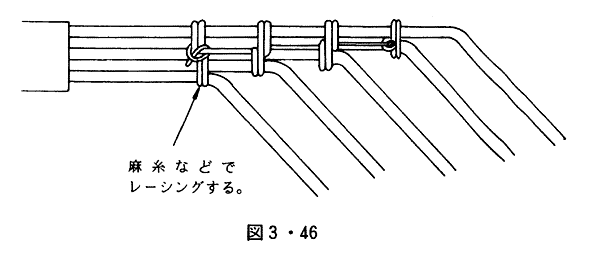

(c)端末結線処理

イ.　端末結線は、一般的には圧着端子がよく用いられている。そのほかには、銅管端子やソルダレス端子又ははんだ付けタイプの端子などが、用いられる場合もある。

ロ.　圧着端子の取付け(例)

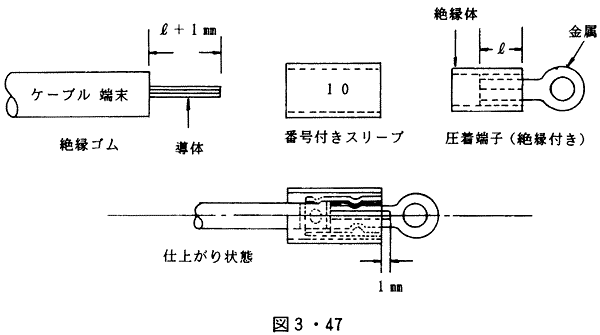

導体絶縁ゴムを除去する長さは、使用する圧着端子の種類によって相違するが、原則として端子を取付けた後に心線導体が約1mm程度接続側に出る長さとすること。この場合、心線導体を損傷しないように注意すること。(図3・47参照)

(注)1.　圧着端子の圧着工具は、端子メーカー指定のものを使用すること。端子
