はケーブルの心線導体の太さに適合したものを使用のこと。

2.　番号スリーブは、機器結線部の端子番号と一致させる。多心ケーブルの場合で、保護テープに番号が付記されているものを、機器結線部の端子番号と一致させて結線する場合は、番号付きスリーブを用いなくてもよい。

3.　圧着が完了したら、端子が容易に抜けたりしないことを確認すること。

　

特に心線導体が細い場合には、十分注意する必要がある。このようなときには心線導体を2重に折り返してから、圧着端子に圧着してもよい。

　

ハ.　裸圧着端子の取付け(例)

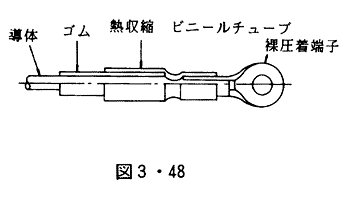

裸圧着端子を使用する場合は、圧着した金属部分には熱収縮ビニルチューブや粘着ビニルテープを用いて絶縁と防湿の処理を行うこと。

更に防水処理が必要な場合は、シール剤処理も行うこと。(図3・48参照)

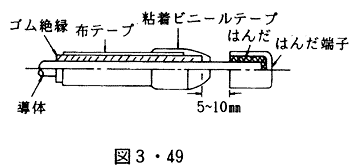

ニ.　はんだ端子の取付け……図3・49による。

ホ.　ケーブルの先端処理の色分け

ビニルチューブやビニルテープの色分けは下記のとおりとする。

(｡)直流の場合

正　極(P)：赤

中性極(0)：黒

負　極(N)：青

(注)はんだはJISZ3282による55sn、

50sn又は45snを用いること。

　

(｢)交流の場合

第1相(R,U)：赤　　　　R,S,Tは負荷側
