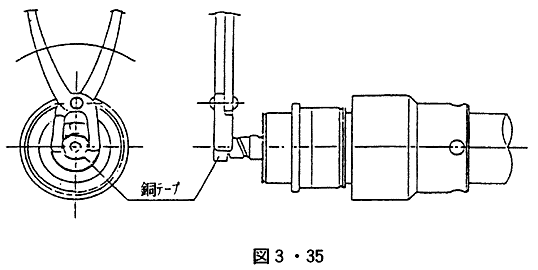

内導体クランプが硬くてねじ込みにくい場合は、銅テープを内導体クランプ端に巻きつけて、プライヤー等でつかんでねじ込む。

(図3・35参照)

このとき傷が付かないように注意する。

(p)各部が十分清掃されていることを確認して、締付け金具?を絶対に回さないようにしながら手前へ引き出す。(図3・36参照)

以上でケーブル端末金具の取付けは終了する。

(5)接栓の最終組立て作業

(a)端末金具の装着の終ったケーブルに残りの部品を装着して接栓の組立て
