(2) 第一角法の解説

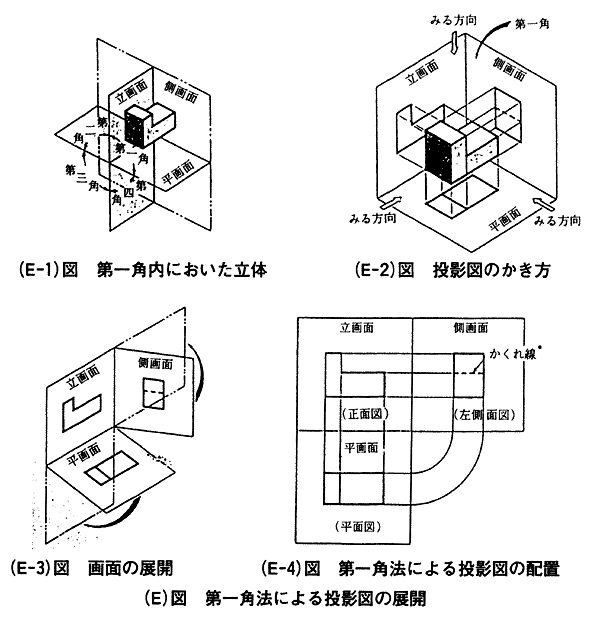

第一角法は，(E-2)図のように，第一角内に立体において，「立体のむこう側の画面」に投影図をかいたと考え，(E-3)，(E-4)図のように展開する方法である。したがって，平面図は正面図の下に，左横からみてかいた左側面図は，正面図の右側に配置されることになる。

(3) 第三角法と第一角法の比較

第三角法または第一角法によって，実際の図面を読んだり，画いたりするには，2つの投影法の相異を理解するとともに，判別する要領を会得する必要がある。ここで，(F)図に示すように，一つの立体を，みる方向を共通にして，両投影法による投影画面を設けて，それぞれの画面に投影図を画き，展開して(G)，(H)図および(I)図をつくり，比較をして，両投影法を判別できる相異点を調べてみる。

(G)図には，第三角法による投影図が，(H)図には，第一角法による投影図が示されている。これらの各投影図を，正面図を対照の中介図にして比較してみると，先ず両投影図の各図形の詳細は同じであること，次に平面図に注目してみると，画かれている位置が正面図に対して相異していることがわかる。すなわち，『平面図は，第三
