7.3 画面・操作
7.3.1 画面構成
データ表示部にはNAVモード、PLANモードおよびAUXモードがある。
・NAVモード：運航時に通常用いられるモード
・PLANモード：飛行経路等の情報を飛行前にデータ表示部に組み込むモード
・AUXモード：運航時以外に各種設定やセルフテスト等を行うモード
この中でNAVモードは機上評価装置のメインモードであり、試作アプリケーションの評価試験を行う際に使用される。NAVモードには次のMAP画面とDATA画面がある。
・MAP画面
自機位置を中心とした地図表示および航法計算データ、WPT等を表示する画面であり、通常飛行中はこのMAP画面を使用する。試作アプリケーションの中で地図と重畳表示されるものはこの画面で評価を行う。
・DATA画面
航法諸元やPLANモードで編集された飛行経路(WPTリスト)などのデータを表示する画面である。試作アプリケーションの中でテキスト表示されるもの(フリーテキスト通信および飛行経路情報に関するコメント)はこの画面で評価を行う。

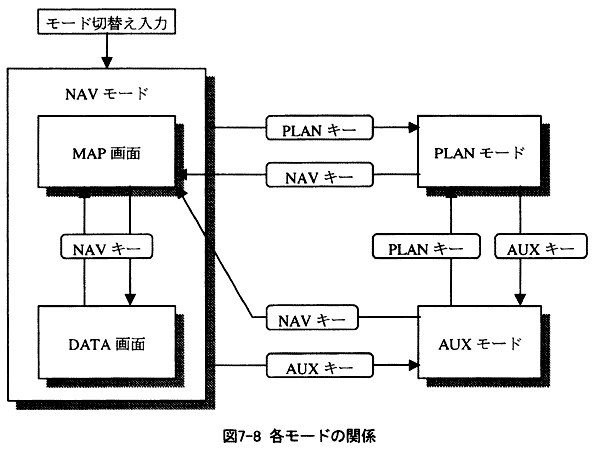

各モードおよび画面の関係を図7-8に示す。
