2.5　機器の保守点検

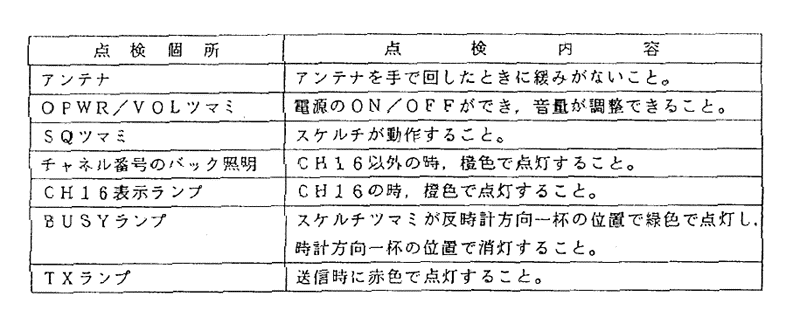

2.5.1　一般点検

2.5.2　測定器による点検

本体のアンテナを、専用工具（6ZXJD00095）を使用して外します。

6ZXJD00095には検査用のアンテナケーブルが付属しています。

なお点検は、本体にアンテナをしっかり固定して下さい。

（1）送信出力の測定

?　本体のアンテナ端子にアンテナケーブルを使用して空中線電カ計（50Ωダミー付き）を接続します。

?　送信状態にして送信出力を測定します。

?　送信出力は0.8W＋50、−20%の範囲内にあること。

（2）周波数偏差の測定

?　本体のアンテナ端子にアンテナケーブルおよび方向性結合器を使用して50Ωダミーおよび周波数カウンターを接続します。

?　送信状態にして各チャネル（CH16,CH6,CH13,CH15,CH17,CH67）の周波数偏差を測定します。

? 周波数偏差は±1.5kHzの範囲内の事。

CH15　156.7500MHz　　CH6　156.3000MHz

CH16　156.8000MHz　　CH13　156.500MHz

CH17 　156.8500MHz　　CH67　156.3750MHz

注）日本国船籍向けの場合、使用チャンネルがCH15,CH16およびCH17の3チャンネルに制限されています。　
