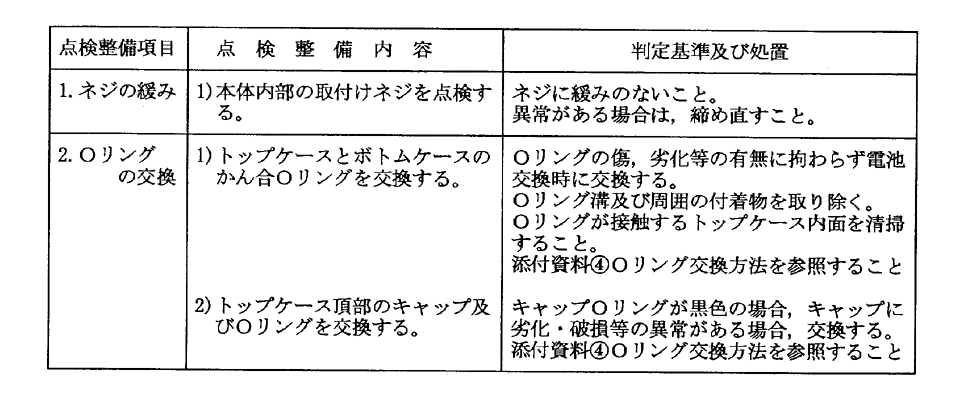

1.5 機器の保守点検

（1）本体トップケースの開け方

?モード切替スイッチを“OFFポジション”にする。

?トッブケースとボトムケースを固定している3箇所のネジを緩める。

但し、最低1箇所は筐体より完全に取り外すこと。

（脱落防止構造のため、ネジ内部のＯリングが外部に出るまで回す）

?トップケース周囲の縁を全体に少しづつ持ち上げながらケースを外す。

（電池部と電子回路部を接続しているケーブルに余長がないので十分注意すること）

?電池部と電子回路部を接続している5芯（黒、赤、紫、茶、白）のコネクタを外す。

“★”

トップケースを開ける場合、ケース破損原因となるため、ドライバー等の工具で絶対にこじあけないこと。

1.5.1 筐抄体

（2）本体トップケースの閉め方

?電池部と電子回路部を接続している5芯（黒、赤、紫、茶、白）のコネクタを付ける。

?トップケースアイマークとボトムケース把手の中心を合わせてケースをかぶせる。

?トップケースとボトムケースを十分にかぶせた後、ネジを外した箇所より内部サポートと穴位置がずれていないことを確認する。

?3箇所のネジを十分に締め付ける。
