表VI-2.4 洗浄受け皿の仕様
| フレーム（1本当り） |
外形寸法 |
W2,000×H500mm |
| 重量 |
3kg |
| 主要材質 |
SUS（ステンレス鋼） |
| ベース（1本当り） |
外形寸法 |
W68×L38×H200mm |
| 重量 |
0.6kg |
| 主要材質 |
SUS（ステンレス鋼） |
| ブルーシート |
外形寸法 |
10m×10m |
| 重量 |
16kg |
| 主要材質 |
ポリエチレン |
|

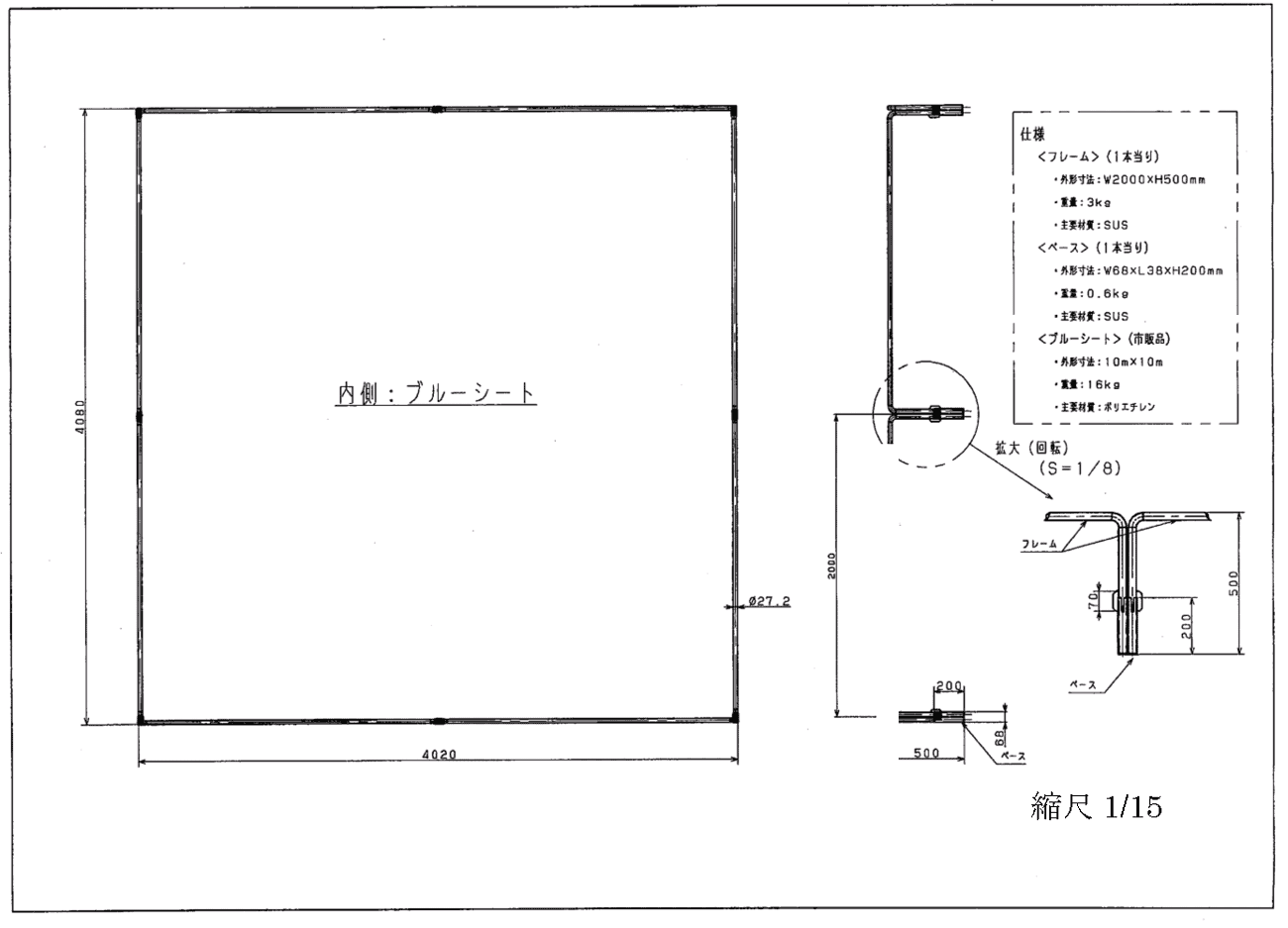

図VI-2.2 洗浄受け皿
| （拡大画面：46KB） |
 |
洗浄受け皿は、スキマーの外部洗浄だけでなく、他の洗浄対象物のサイズに合わせ、任意のサイズ（例：2m×2m、4m×4m、2m×4m等）に組立てて使用が可能であり、組立て・解体作業が容易な構造である。

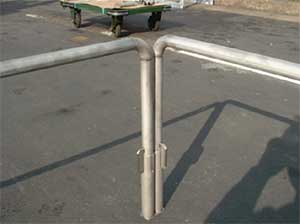

写真VI-2.15 ベース部の接続状況

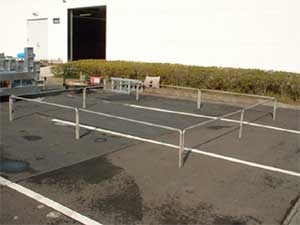

写真VI-2.16 フレーム（4m×4m）

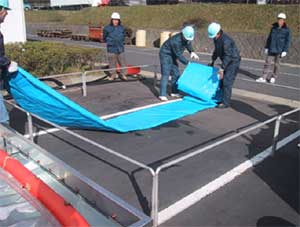

写真VI-2.17 シートの取り付け状況
|
