2 使用航空機及び資機材等
（1）回転翼機 AS350B JA9393（写真IV-3.4参照）
・電波高度計 日本航空電子株式会社製（写真IV-3.5参照）
・飛行速度計測機器 GARMIN社製GPS12（写真IV-3.6ab参照）

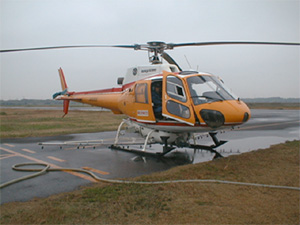

写真IV-3.4 回転翼機AS350B
写真IV-3.5 電波高度計
写真IV-3.6a 飛行速度計測機器

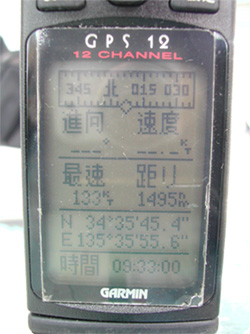

写真IV-3.6b 飛行速度計測機器表示部
（2）油分散剤散布装置（写真IV-3.7参照）
型式 Simplex Model 5100（米国製）
タンク容量（最大） 420l
散布管長（両舷） 8,020mm
ノズル型式 フラットスプレー（扇形）TP6520-SS
ノズル個数 両舷 4、8、16個
散布圧力 0.26Mpa

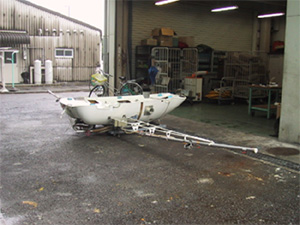

写真IV-3.7 油分散剤散布装置（Simplex Model 5100）
（3）ノズルの取付け位置
散布管装置とノズル取付け金具の装着位置の関係を図IV-3.2に示す。
農薬散布管装置のノズル取付け金具の装着位置は、散布管片舷あたり21箇所、同装置本体下部に8箇所の合計50箇所である。
このノズル装着金具の任意の位置に、本空中散布実験に用いるフラットノズルを取り付けることとした。
散布管の取付部の番号は、両先端部を1番、装置本体側（散布管根元部）を21番とした。また、本体下部の取付部については、外側を22番、中心部を25番とした。ノズル取付けは、有効散布幅を大きくするために、散布管の両舷先端部にノズルを取付け、各ノズルの散布の重なりが少なくなるよう、残りのノズルの間隔をできるだけ均等となるように配置した。
なお、18, 19番取付部については、機体のスキッド（脚部）が直下にあるため、ノズルの取付けを行わなかった。
|
