4 試験結果
(1)予備散布試験結果を表−III.2.1に示す。
実施日:平成14年9月13日 気温:30℃、水温23.4℃
表−III.2.1 |
予備散布試験結果(水、ノズル5ヶ、散布管H=5m、タンクH=0m) |
ノズル |
吐出圧:根元
(MPa) |
吐出量(L/min) |
全散布幅
片舷
(mm) |
全散布幅
両舷
(mm) |
根元 |
先端 |
平均 |
ホロコーン |
0.1 |
4.85 |
3.47 |
4.16 |
5400 |
10260 |
0.2 |
6.86 |
5.89 |
6.38 |
5600 |
10460 |
0.27 |
7.96 |
7.75 |
7.86 |
5700 |
10560 |
|
(2)散布試験(水)
イ. 吐出量測定結果を表−III.2.2、III.2.3、III.2.4に示す。
実施日:平成14年11月11日 気温:20.2℃、水温16℃
表−III.2.2 |
散布試験(水、ノズル17ヶ、散布管H=0m、タンクH=3m) |
ノズル |
吐出圧:根元
(MPa) |
吐出圧:先端
(MPa) |
吐出量(L/min) |
根元 |
中間 |
先端 |
平均 |
ホロコーン |
0.1 |
0.07 |
5.00 |
4.80 |
4.80 |
4.87 |
0.2 |
0.18 |
6.90 |
6.84 |
6.78 |
6.84 |
0.3 |
0.28 |
8.10 |
8.10 |
7.92 |
8.04 |
フルコーン |
0.1 |
0.07 |
4.98 |
4.86 |
4.44 |
4.76 |
0.2 |
0.18 |
6.78 |
6.78 |
6.18 |
6.58 |
0.3 |
0.28 |
7.80 |
7.68 |
7.14 |
7.54 |
フラット |
0.1 |
0.08 |
4.26 |
4.20 |
3.90 |
4.12 |
0.2 |
0.18 |
6.18 |
5.88 |
5.82 |
5.96 |
0.3 |
0.27 |
7.26 |
7.20 |
7.08 |
7.18 |
オリフィス |
0.1 |
0.07 |
6.84 |
6.42 |
6.48 |
6.58 |
0.2 |
0.18 |
9.48 |
9.42 |
9.12 |
9.34 |
0.3 |
0.28 |
12.30 |
11.70 |
11.28 |
11.76 |
|
表−III.2.3 |
散布試験(水、ノズル5ヶ、散布管H=0m、タンクH=3m) |
ノズル |
吐出圧:根元
(MPa) |
吐出圧:先端
(MPa) |
吐出量(L/min) |
根元 |
中間 |
先端 |
平均 |
ホロコーン |
0.1 |
0.08 |
4.80 |
4.68 |
4.92 |
4.80 |
0.2 |
0.17 |
6.90 |
6.42 |
6.60 |
6.64 |
0.3 |
0.28 |
8.34 |
7.86 |
8.52 |
8.24 |
フルコーン |
0.1 |
0.07 |
4.74 |
4.92 |
4.80 |
4.82 |
0.2 |
0.17 |
6.18 |
6.54 |
6.72 |
6.48 |
0.3 |
0.27 |
7.20 |
7.80 |
8.40 |
7.80 |
フラット |
0.1 |
0.08 |
4.08 |
3.84 |
4.20 |
4.04 |
0.2 |
0.17 |
6.24 |
5.82 |
5.76 |
5.94 |
0.3 |
0.28 |
7.38 |
7.02 |
7.26 |
7.22 |
オリフィス |
0.1 |
0.08 |
6.42 |
6.30 |
6.30 |
6.34 |
0.2 |
0.17 |
8.88 |
8.64 |
8.88 |
8.80 |
0.3 |
0.27 |
11.28 |
10.74 |
10.74 |
10.92 |
|
表−III.2.4 |
散布試験(水,ノズル1ヶ、散布管H=0m、タンクH=3m) |
ノズル |
吐出圧:根元
(MPa) |
吐出圧:先端
(MPa) |
吐出量
(L/min) |
ホロコーン |
0.1 |
0.08 |
4.62 |
0.2 |
0.17 |
6.60 |
0.3 |
0.27 |
8.10 |
フルコーン |
0.1 |
0.07 |
4.74 |
0.2 |
0.17 |
6.60 |
0.3 |
0.27 |
8.22 |
フラット |
0.1 |
0.07 |
3.90 |
0.2 |
0.18 |
5.70 |
0.3 |
0.27 |
7.08 |
オリフィス |
0.1 |
0.07 |
5.70 |
0.2 |
0.17 |
8.64 |
0.3 |
0.27 |
10.50 |
|
ロ. 実機状態(散布管、タンク同位置)での全散布幅及び吐出量測定結果を表−III.2.5、III.2.6、III.2.7に示す。
実施日:平成14年11月12日 気温:16.2℃、水温14.1℃
表−III.2.5 |
散布試験(水,ノズル17ヶ、散布管H=3m、タンクH=3m) |
ノズル |
吐出圧:根元
(MPa) |
吐出圧:先端
(MPa) |
吐出量(L/min) |
全散布幅
片舷
(mm) |
全散布幅
両舷
(mm) |
根元 |
中間 |
先端 |
平均 |
ホロコーン |
0.1 |
0.07 |
5.00 |
4.80 |
4.80 |
4.87 |
5065 |
9150 |
0.2 |
0.18 |
6.90 |
6.84 |
6.78 |
6.84 |
5200 |
9285 |
0.2 |
0.18 |
6.90 |
6.66 |
6.90 |
6.82 |
5200 |
9285 |
フルコーン |
0.1 |
0.07 |
4.98 |
4.86 |
4.44 |
4.76 |
6260 |
10345 |
0.2 |
0.18 |
6.78 |
6.78 |
6.18 |
6.58 |
6540 |
10625 |
0.22 |
0.2 |
7.26 |
7.08 |
6.90 |
7.08 |
6600 |
10685 |
フラット |
0.1 |
0.08 |
4.26 |
4.20 |
3.90 |
4.12 |
4800 |
8885 |
0.2 |
0.17 |
6.18 |
5.88 |
5.82 |
5.96 |
5085 |
9170 |
0.22 |
0.2 |
6.30 |
6.30 |
6.12 |
6.24 |
5135 |
9220 |
オリフィス |
0.1 |
0.08 |
6.84 |
6.42 |
6.48 |
6.58 |
3465 |
7550 |
0.2 |
0.17 |
9.48 |
9.42 |
9.12 |
9.34 |
3560 |
7645 |
0.18 |
0.17 |
8.70 |
8.70 |
8.76 |
8.72 |
3485 |
7570 |
|
表−III.2.6 |
散布試験(水、ノズル5ヶ、散布管H=3m、タンクH=3m) |
ノズル |
吐出圧:根元
(MPa) |
吐出圧:先端
(MPa) |
吐出量(L/min) |
全散布幅
片舷
(mm) |
全散布幅
両舷
(mm) |
根元 |
中間 |
先端 |
平均 |
ホロコーン |
0.1 |
0.08 |
4.80 |
4.68 |
4.92 |
4.80 |
5020 |
9880 |
0.2 |
0.17 |
6.90 |
6.42 |
6.60 |
6.64 |
5275 |
10135 |
0.27 |
0.25 |
7.62 |
7.62 |
7.62 |
7.62 |
5290 |
10150 |
フルコーン |
0.1 |
0.07 |
4.74 |
4.92 |
4.80 |
4.82 |
6220 |
11080 |
0.2 |
0.17 |
6.18 |
6.54 |
6.72 |
6.48 |
6760 |
11620 |
0.27 |
0.25 |
7.32 |
7.38 |
8.10 |
7.60 |
6830 |
11690 |
フラット |
0.1 |
0.08 |
4.08 |
3.84 |
4.20 |
4.04 |
4460 |
9320 |
0.2 |
0.17 |
6.24 |
5.82 |
5.76 |
5.94 |
4840 |
9700 |
0.27 |
0.25 |
6.72 |
6.54 |
6.48 |
6.58 |
4895 |
9755 |
オリフィス |
0.1 |
0.08 |
6.42 |
6.30 |
6.30 |
6.34 |
3185 |
8045 |
0.2 |
0.17 |
8.88 |
8.64 |
8.88 |
8.80 |
3320 |
8180 |
0.26 |
0.25 |
10.38 |
9.72 |
10.20 |
10.10 |
3340 |
8200 |
|
表−III.2.7 |
散布試験(水、ノズル1ヶ、散布管H=3m、タンクH=3m) |
ノズル |
吐出圧:根元
(MPa) |
吐出圧:先端
(MPa) |
吐出量
(L/min) |
散布幅
片舷
(mm) |
全散布幅
両舷
(mm) |
ホロコーン |
0.1 |
0.08 |
4.62 |
2860 |
7100 |
0.2 |
0.18 |
6.60 |
2975 |
7215 |
0.27 |
0.25 |
7.50 |
3060 |
7300 |
フルコーン |
0.1 |
0.08 |
4.74 |
3995 |
8235 |
0.2 |
0.18 |
6.60 |
4435 |
8675 |
0.28 |
0.26 |
7.98 |
4610 |
8850 |
フラット |
0.1 |
0.08 |
3.90 |
2210 |
6450 |
0.2 |
0.17 |
5.70 |
2735 |
6975 |
0.28 |
0.26 |
7.08 |
2825 |
7065 |
オリフィス |
0.1 |
0.08 |
5.70 |
1085 |
5325 |
0.2 |
0.18 |
8.64 |
1210 |
5450 |
0.27 |
0.25 |
11.28 |
1325 |
5565 |
|
(3)S−7散布試験の結果を表−III.2.8に示す。
実施日:平成14年11月14日 気温:14.5℃、水温:11.5℃、液温:12℃
表−III.2.8 |
S−7散布試験(ノズル1ヶ、散布管H=3m、タンクH=3m) |
ノズル |
吐出圧:
根元
(MPa) |
吐出圧:
先端
(MPa) |
吐出量
(L/min) |
散布幅
(mm) |
フラット |
0.1 |
0.08 |
3.96 |
1250 |
0.2 |
0.18 |
6.00 |
1885 |
0.28 |
0.26 |
6.90 |
2030 |
|
上記結果を基にフラットスプレーノズルを〔3〕・〔20〕の位置に取付けた場合の全散布幅を推測する。
ノズル |
吐出圧:
根元
(MPa) |
吐出圧:
先端
(MPa) |
全散布幅
片舷
(mm) |
全散布幅
両舷
(mm) |
フラット |
0.1 |
0.08 |
3885 |
7970 |
0.2 |
0.18 |
4520 |
8605 |
0.28 |
0.26 |
4665 |
8750 |
|
(4)浸漬試験の結果を表−III.2.9に示す。

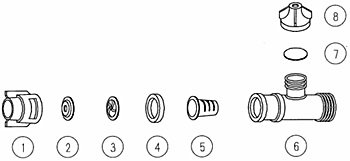

<部品名称及び材質>
〔1〕キャップ |
:ナイロン |
〔5〕スリットストレーナー |
:ナイロン |
〔2〕Dディスク |
:タングスンカーバイド |
〔6〕ノズルボディー |
:ナイロン |
〔3〕コア |
:真ちゅう |
〔7〕ダイヤフラム |
:EPDM/バイトン |
〔4〕シール |
:EPDM/バイトン |
〔8〕ノズルボディーキャップ |
:ナイロン |
表−III.2.9 浸漬試験結果
※○:変化なし、×:変化あり
※EPDMとは、エチレンプロピレンゴムの総称
上表に示す通り、ノズルの構成部品の中で変化した材質は、エチレンプロピレンゴムで膨張及び柔軟の状態が5日目で発生した。
|
