この傾斜をないようにする、つまりθ=β=0(δ=γ=90°)にするのが、数値現図の方法で、[図5.1.10　定盤基準マーキン]である。

こうすれば[図5.1.9　見透による曲面上の位置出し]に代えて、より簡単で正確な[図5.1.11　下げ振りによる曲面上の位置出し]が適用できる。

　

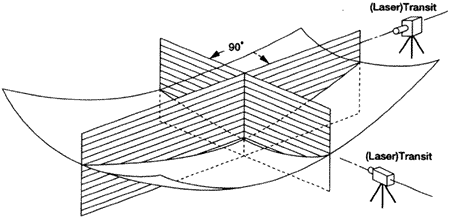

図5.1.10　定盤基準マーキン

図5.1.11　下げ振りによる曲面上の位置出し

　

レーザートランシットを使えば、定位置から基線位置出しができ、さらに効率的である。

また、その上に定盤治具との連携も取れるようになってくる。つまり[図5.1.5　組立曲面線図]における縦横断面位置、ほぼ中央を選んで、#5と#Kをマーキン基準とすればよいのである。
