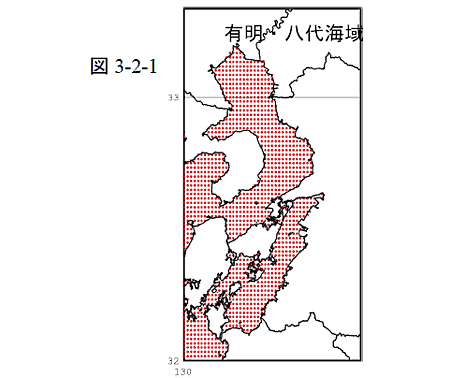

3.2.2 計算領域のメッシュ分割

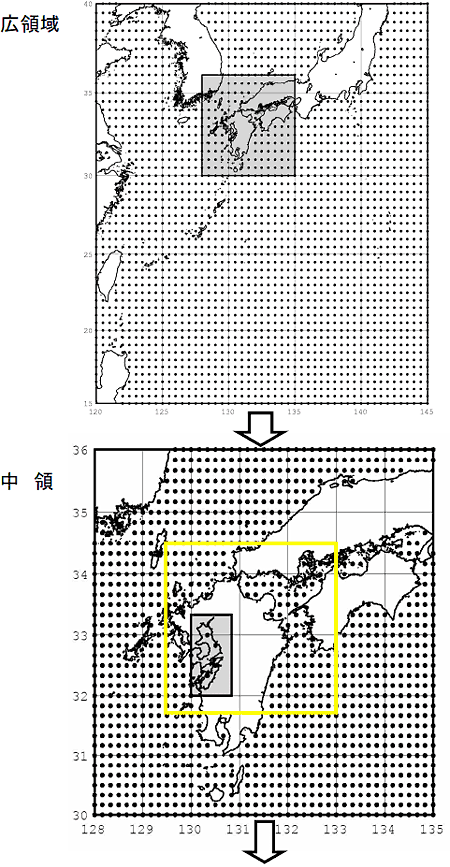

| 図3-2-2 |
風・波浪推算の領域図
（黄色枠はMM5による風・気圧の範囲） |
3.2.3 計算条件のまとめ
表3-2-1 波浪推算の計算条件一覧表
| ＼ |
広領域 |
中領域 |
周防灘海域 |
有明・八代海域 |
| 計算範囲 |
N 15°〜40°
E 120°〜145° |
N 30°〜36°
E 128°〜135° |
N 32°40′〜
34°20′
E 130°40′〜
132°40′ |
N 32°〜
33°20′
E 130°〜
130°50′ |
| 格子数 |
51×51 |
43×37 |
121×101 |
51×81 |
| 格子間隔 |
0.5度（約50km） |
10分（約17km） |
1分（約1.7km） |
| 計算時間間隔 |
20分 |
10分 |
1分 |
| 周波数分割数 |
35成分（0.04177248Hz〜1.06718953Hz:f（1）×1.10（i-1）） |
| 周期成分 |
35成分（約24秒〜0.9秒） |
| 方向分割数 |
16成分 |
|
3.2.4 計算結果図
主要な結果図として、風・波高分布図、時系列図
合わせて、実況値との検証データも併記すること。

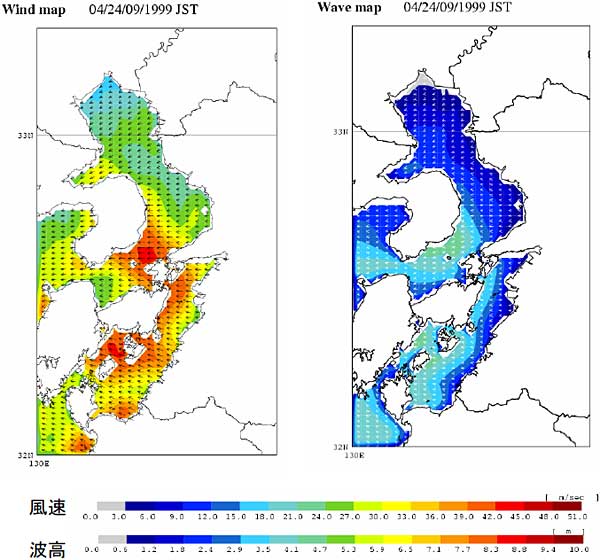

図3-2-3 風と波高の分布（1999年9月24日：台風9918号）

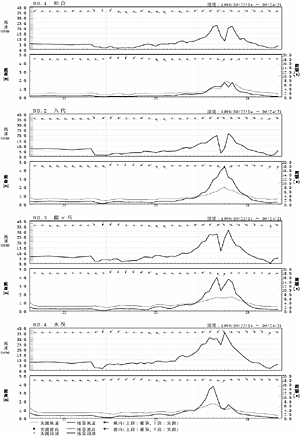

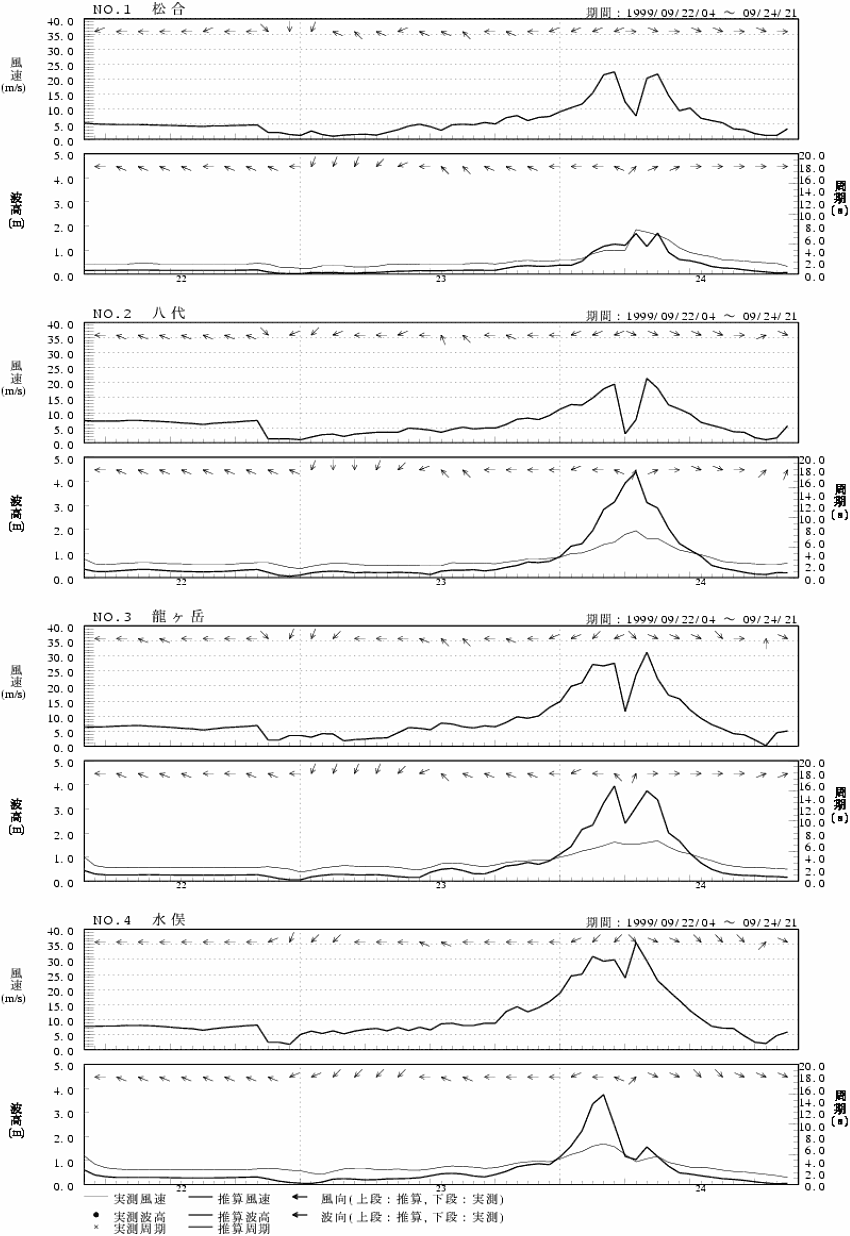

図3-2-4 時系列図（台風9918号）
| （拡大画面：122KB） |
 |
|
|
