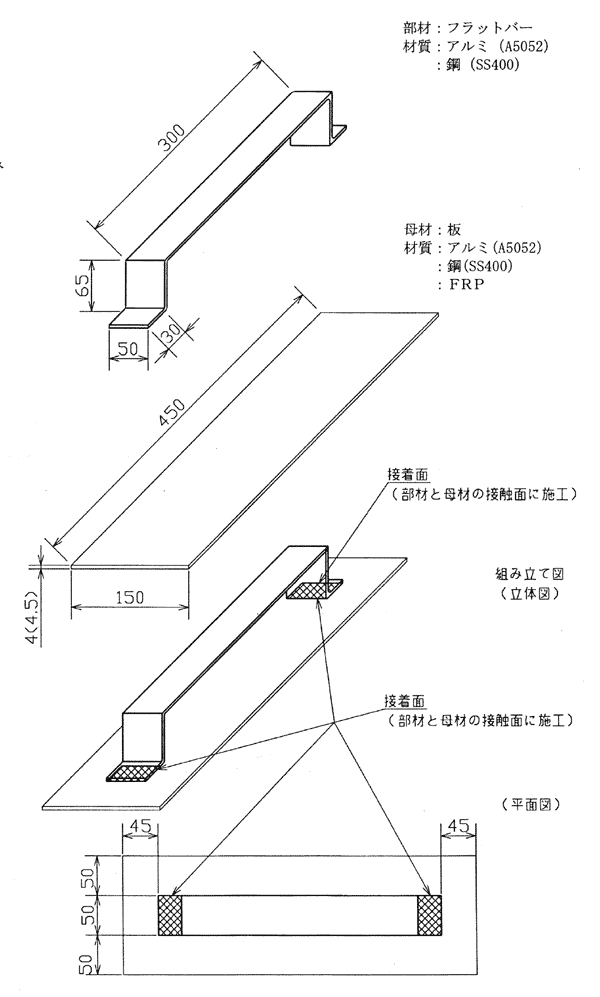

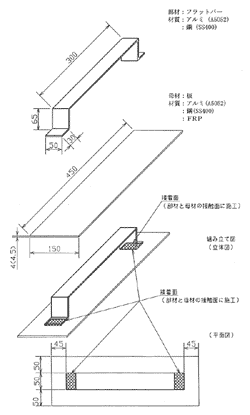

1. フラットバー試験
部材：アルミフラットバー（A5052: 50×3t FB）
鋼フラットバー（SS400: 50×3t FB）
SUSフラットバー（SUS: 50×3t FB）
母材：アルミ板（A5052: 450×150×4t）
鋼版（SS400: 450×150×4.5t）

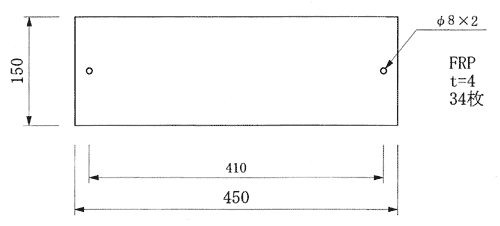

FRP板
上記の組み合わせは下記の通りとする
1-1 アルミフラットバー＋アルミ板
1-2 アルミフラットバー＋FRP板
1-3 鋼フラットバー＋鋼板
1-4 SUS＋鋼板
| （拡大画面：25KB） |
 |
|
|
|

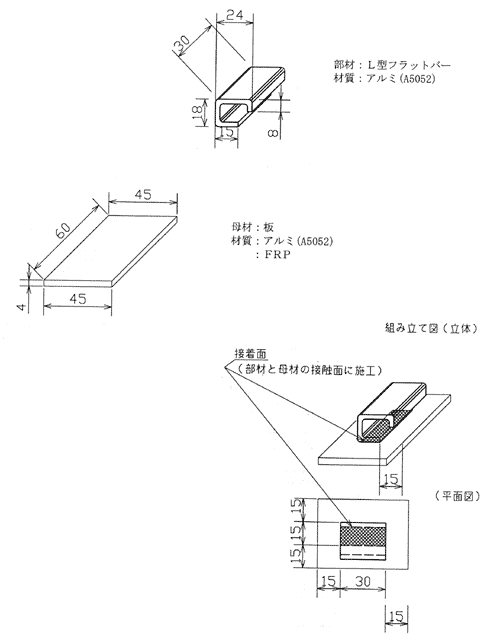

2. L型フラットバー試験
部材：L型アルミフラットバー（A5052: 30×3t FB）
母材：アルミ板（A5052: 450×150×4t）
FRP板
上記の組み合わせは下記の通りとする
2-1 アルミフラットバーのりしろ有り＋アルミ板
2-2 アルミフラットバーのりしろ有り＋FRP板

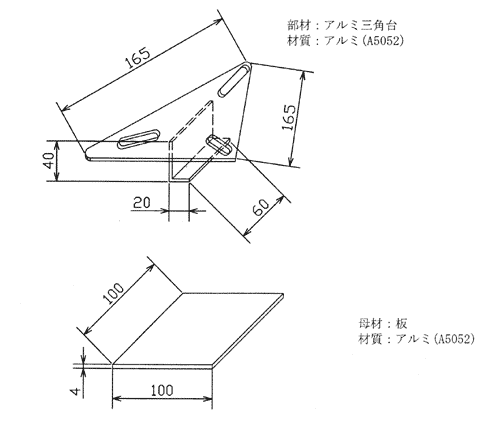

3. アルミ三角台試験
部材：アルミ板（A5052: 3t）
母材：アルミ板（A5052: 100×100×4t）
上記の組み合わせは下記の通りとする
3-1 アルミ板＋アルミ板

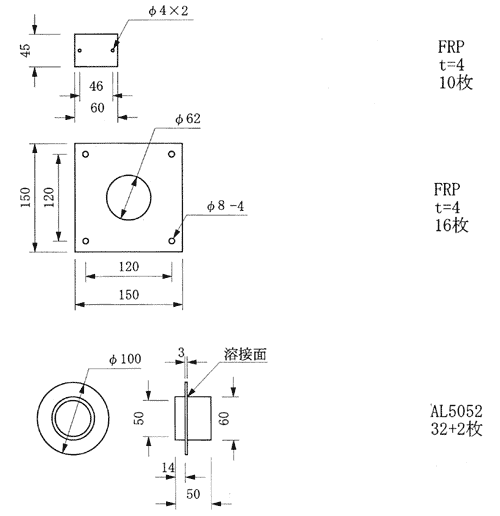

4. コーミング試験
部材：フランジ付アルミ
母材：FRP
上記の組み合わせは下記の通りとする
4-1 アルミ板＋FRP
| （拡大画面：24KB） |
 |
|
|
|
|

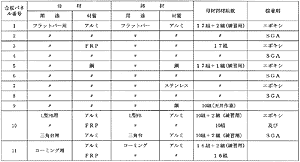

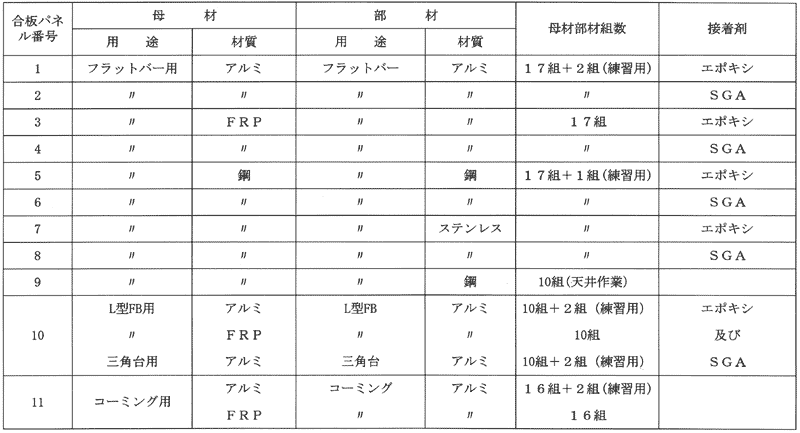

注）合板パネルは180cm×90cm×厚さ12mmとする。母材の合板パネルへの取付けは木ねじとする。
|
|
