5. 各モードにおける排気ガス成分の流量の算出
1）排気密度が1.293（kg/m3）である場合
（NOxコード5.12.4.1 関連）
2）排気密度≠1.293（kg/m3）の場合は、（1）（15）式に代えて下記の（15）'式を使用すること。
排気ガス密度（EXHDENS）の算出法
I. 排気ガス密度の推定法
（空気、燃料計測による方法／炭素バランス法）
1. 推定式
2. 推定式の説明
（1）排気ガス質量（燃料1kg当たり）
イ. 燃焼空気の質量流量
ロ. 排気ガス質量流量
（2）排気ガス体積（燃料1kg当たり）
イ. 理想的な燃焼の反応式
| （注）ここでは燃料中の酸素は無視できるものとして取り扱う。以下同様。 |
ロ. 上記イ. 燃焼反応のもとで生成されるガスの体積（理論生成ガス体積）
（燃料1kg当たり）
ハ. 上記イ. の理想的な燃焼反応のもとで消費される酸素のモル数（A）
（燃料1kg当たり）
ニ. 上記イ. の理想的な燃焼反応のもとで消費される乾き吸気の体積
（燃料1kg当たり）
ホ. 理想的な燃焼から発生する排気ガスの体積（理論排気ガス体積）
（燃料1kg当たり）

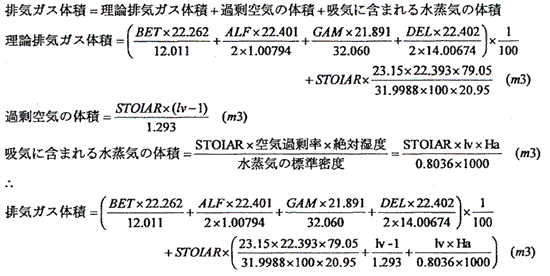

へ. 空気過剰率lv、絶対湿度Haの場合の排気ガス体積（排気ガス体積）
（燃料1kg当たり）
（3）排気ガス密度（EXHDENS）の計算式
（4）排気ガス密度（EXHDENS）の計算例
右図は上記計算式に具体的な燃料組成のデータを適用して計算した例である。このときの燃料組成は次の通りである。
炭素：86.2%
水素：13.6%
硫黄：0.17%
窒素：0%
酸素：0%
|
