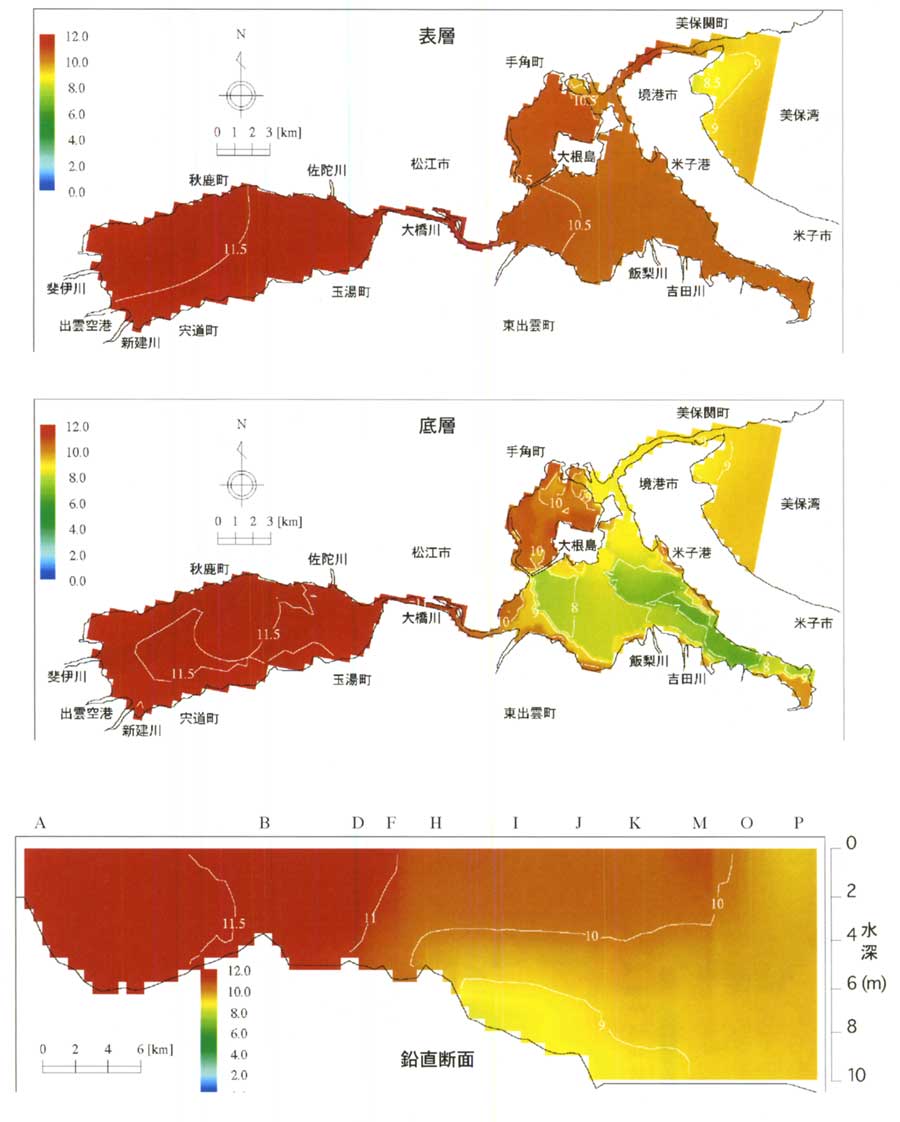

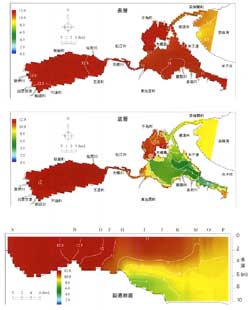

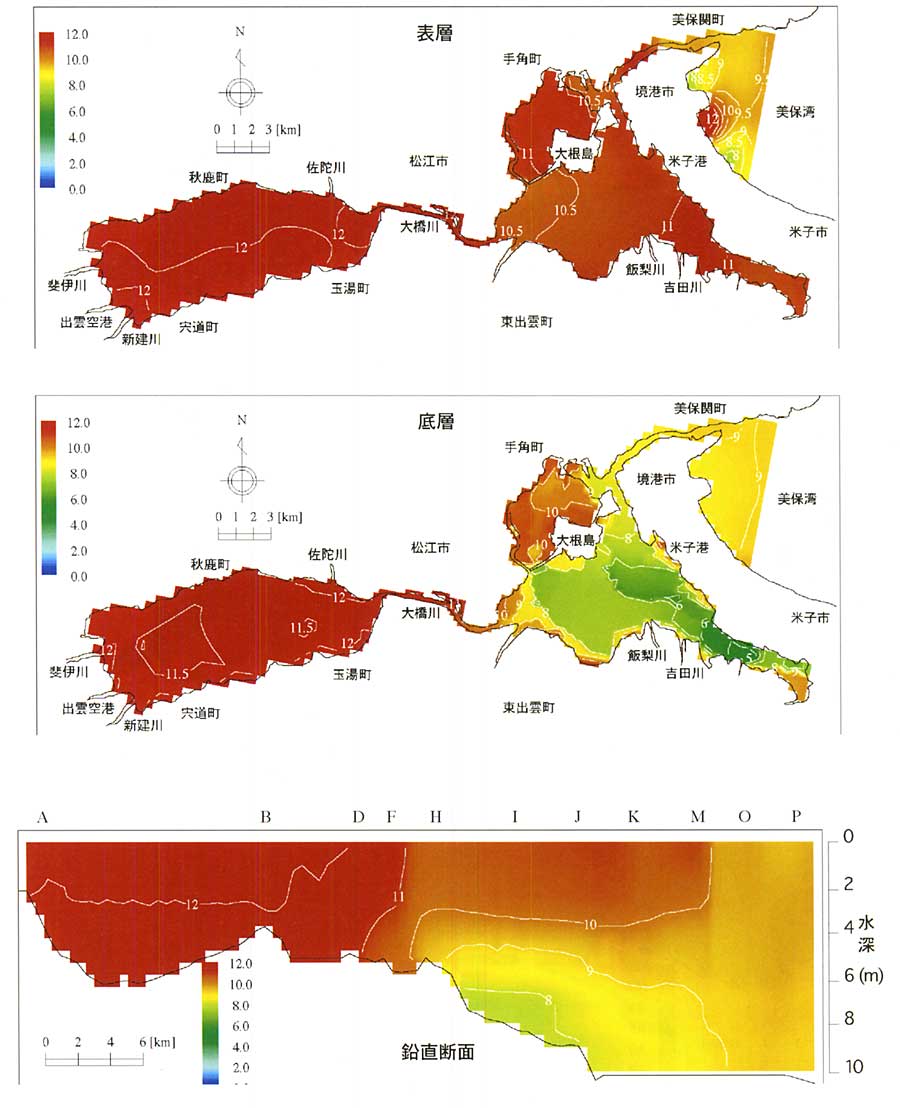

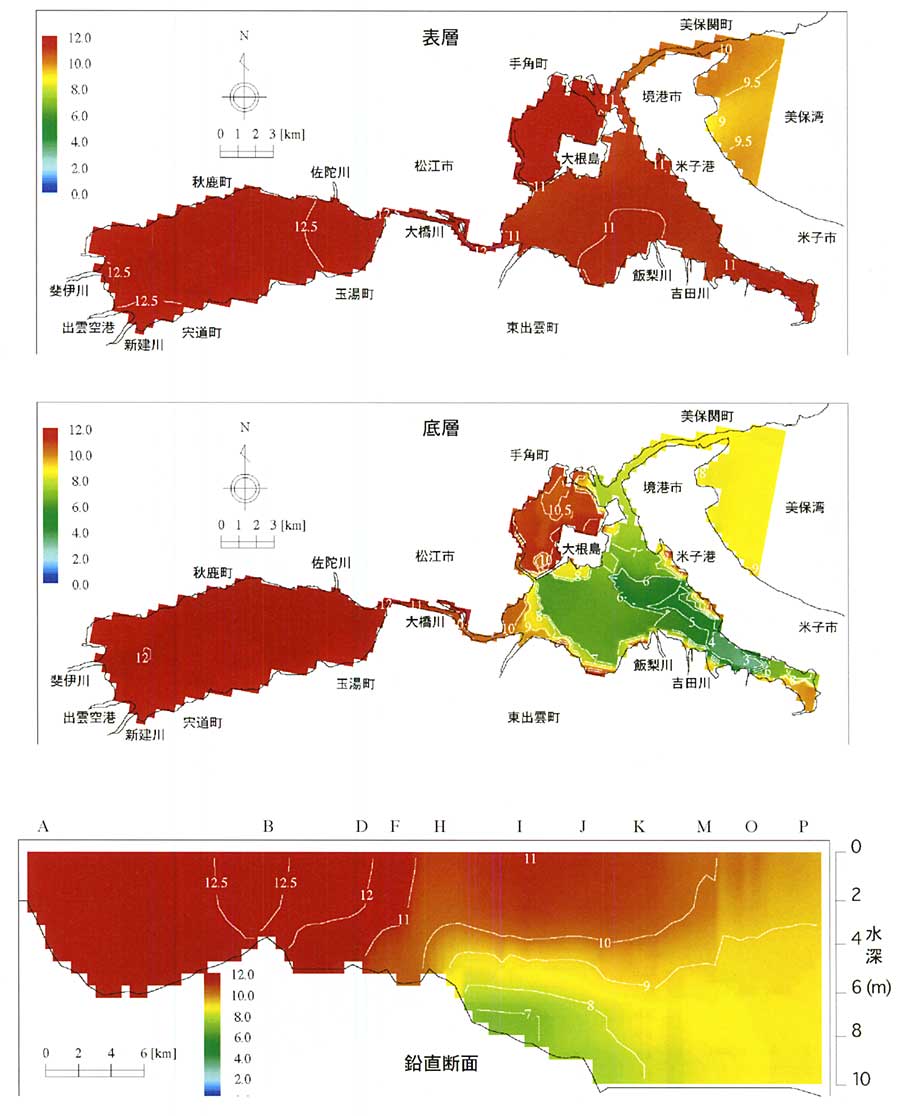

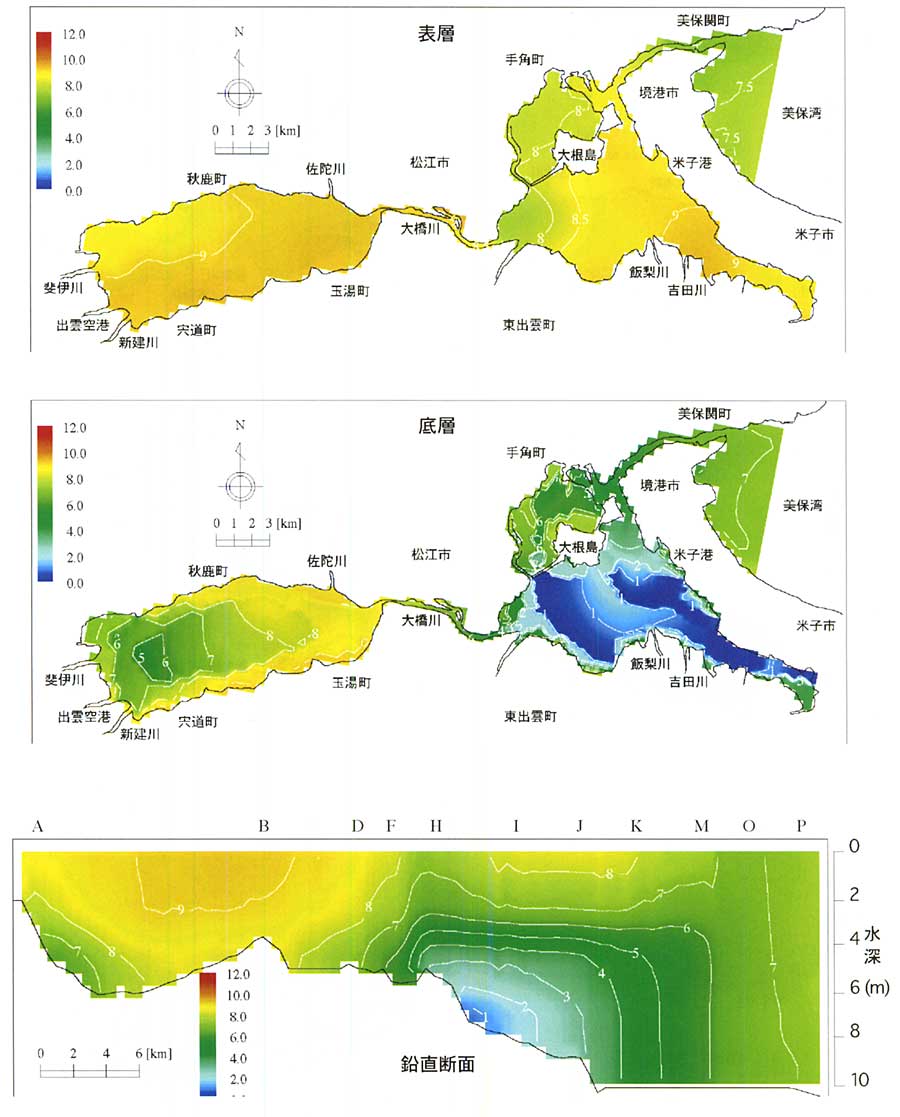

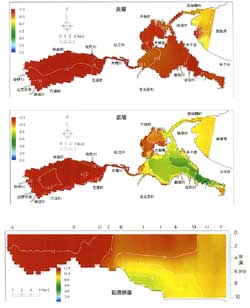

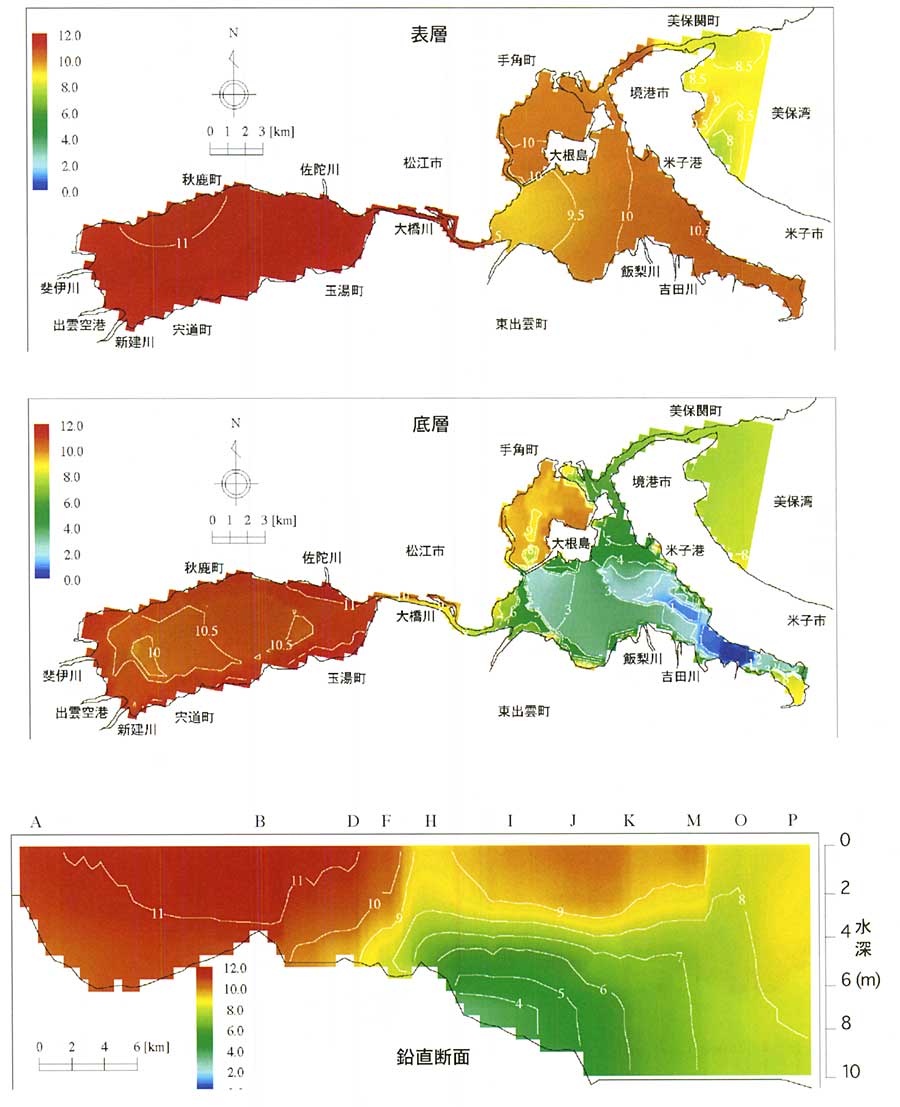

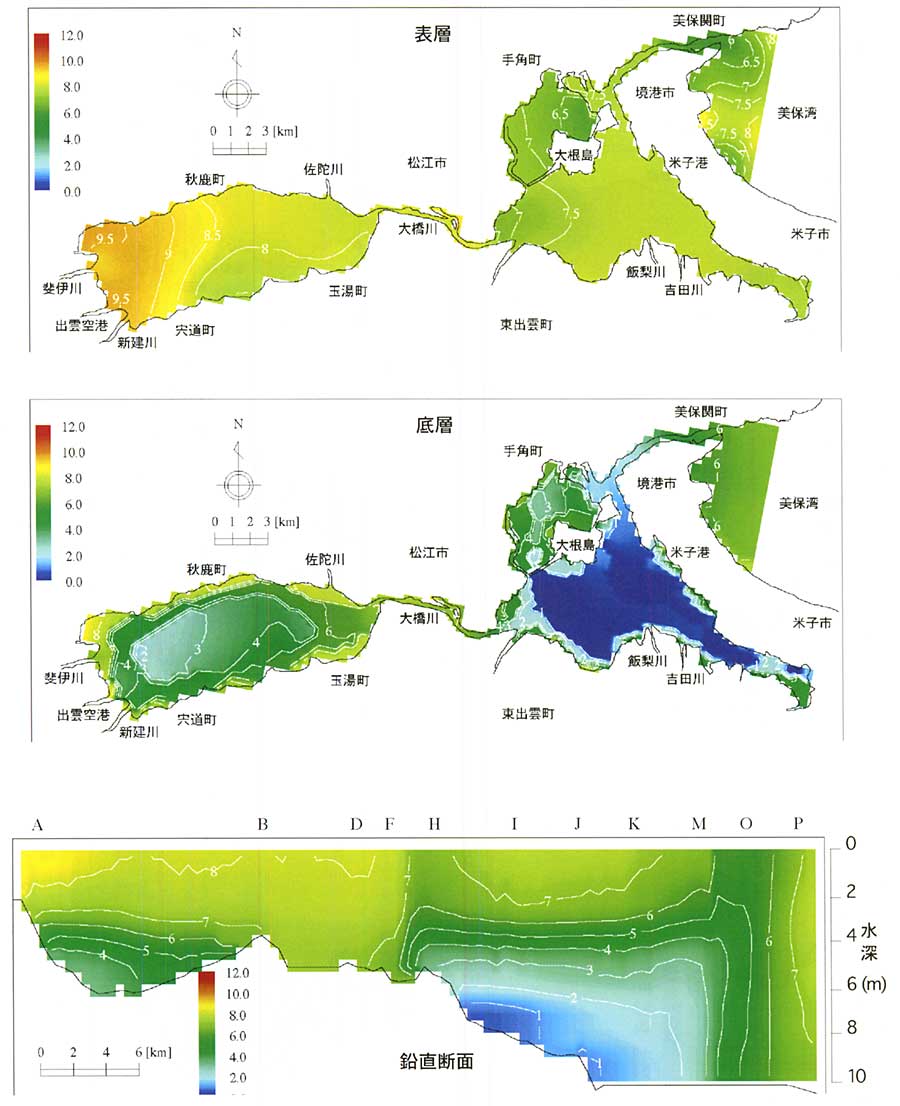

図2.24（7） |
シミュレーション結果によるDO分布（10月観測日の平均値） |
単位：mg／L、鉛直断面図はアスペクト比1：150
【1998年10月5日】
（拡大画面：97KB） |
 |
図2.24（8） |
シミュレーション結果によるDO分布（11月観測日の平均値） |
単位：mg／L、鉛直断面図はアスペクト比1：150
【1998年11月4日】
（拡大画面：96KB） |
 |
図2.24（9） |
シミュレーション結果によるDO分布（12月観測日の平均値） |
単位：mg／L、鉛直断面図はアスペクト比1：150
【1998年12月10日】
（拡大画面：95KB） |
 |
図2.24（10） |
シミュレーション結果によるDO分布（1月観測日の平均値） |
単位：mg／L、鉛直断面図はアスペクト比1：150
【1999年1月13日】
（拡大画面：94KB） |
 |
図2.24（11） |
シミュレーション結果によるDO分布（2月観測日の平均値） |
単位：mg／L、鉛直断面図はアスペクト比1：150
【1999年2月1日】
（拡大画面：95KB） |
 |
図2.24（12） |
シミュレーション結果によるDO分布（3月観測日の平均値） |
単位：mg／L、鉛直断面図はアスペクト比1：150
【1999年3月4日】
（拡大画面：80KB） |
 |
|
