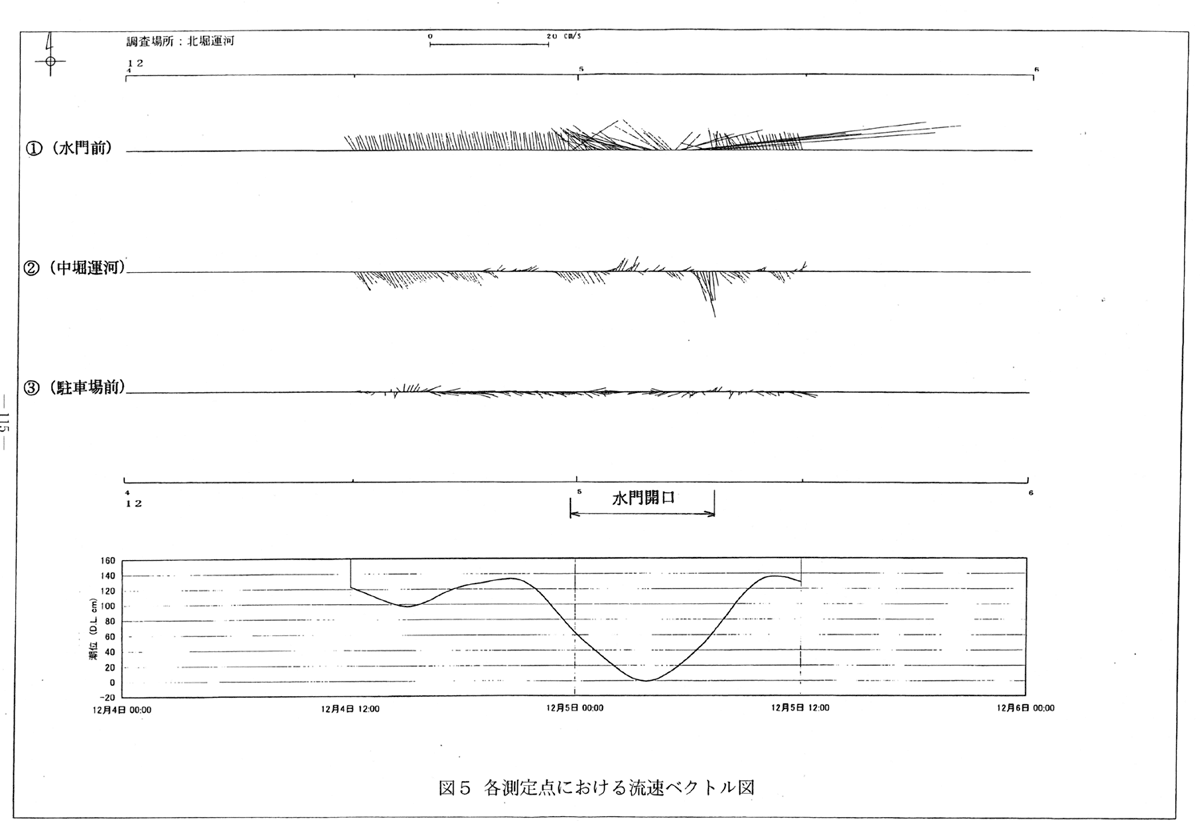

図5に各測定点における10分間の平均値をもとにした流速ベクトル図と外潮位の変化を示す。

　

　

　北堀水門は、運河の水位を維持するため、外潮位が一定のレベル（O.P.＋110cm）より下がると開き、これより上がると閉じるような制御が行われている。

　測定期間内では4日の23：36〜5日の6：54にかけて開いており各点の流れがそれによって変化している様子がわかる。

　測定点（1）において顕著にその変化が現れており水門開口と同時に西向きに流れ、途中から東向きの流れに変化している。流速値も他の時間帯より大きい。

　これは、水門の外側の水位が下がるにしたがって運河内の水が外に流出し干潮を過ぎて潮位が上がり出すと逆に外側から水が流入するという動きによるものと想定される。
