原水取水ポンプについて次に示す。
・原水取水ポンプ
| 口径 |
200mm |
| 全揚程 |
35m |
| 吐き出し量 |
4m3／min |
| モーター出力 |
37kw |
| 最大径 |
542mm |
| 高さ |
1385mm |
| 質量 |
510kg |
| 全揚程（m） |
 |
| |
吐き出し量（m3／min） |
図4−8 ポンプ性能曲線
| （拡大画面：29KB） |
 |

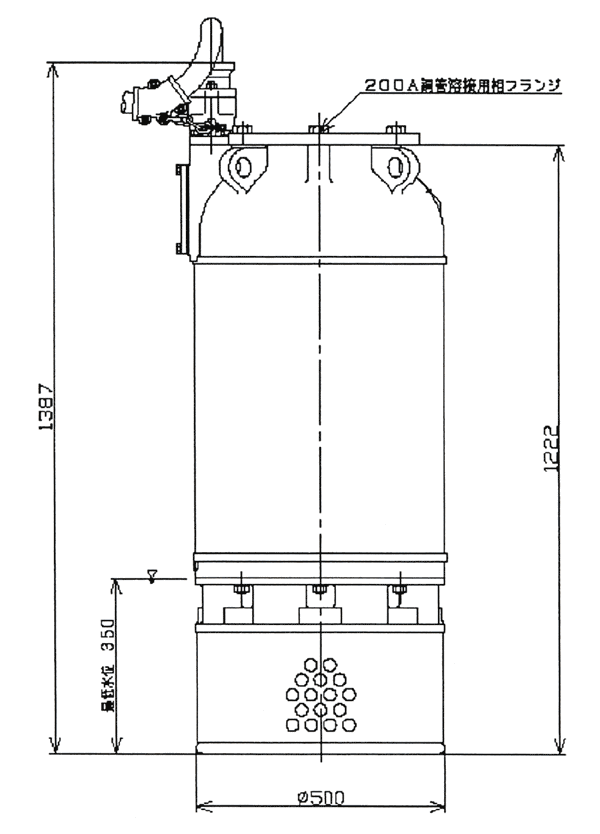

図4−9 ポンプ外観図
（3）配管
設計条件
| ・水深 |
|
| |
運河中央部 3〜5m |
| |
運河端部 1〜3m |
| ・運河幅 |
40m |
| ・塩分 |
11‰（表層）〜25‰（底層） |
| ・干満差 |
1.3m |
| ・流れ |
0.1m／s |
| ・底質 |
砂 |
| ・処理水量 |
120〜158m3 |
| ・使用期問 |
10ヶ月 |
|
|
|
