（2）システム本体（ろ過装置）
・設計条件
| 運転方式 |
： |
自動逆洗方式 |
| 対象水 |
： |
海水（汽水） |
| |
|
塩分11‰ （表層）〜25‰（底層） |
| 処理量 |
： |
120〜158（m3／h） |
| 逆洗用水 |
： |
海水 |
| 逆洗排水 |
： |
下水道放流 |
| 稼働日数 |
： |
10ケ月 |
| 耐用年数 |
： |
1年 |
| ろ過速度 |
： |
150〜200m／h |
| 運転重量 |
： |
6300kg |
装置の処理フローを図4−5に示す。
また、装置の外形図を図4−6に、装置基礎の構造図を図4−7に示す。
| （拡大画面：18KB） |
 |

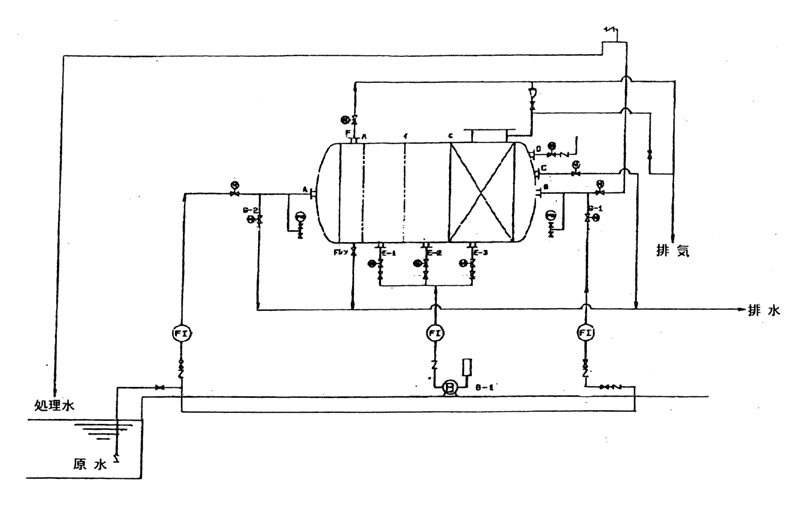

図4−5 装置の処理フロー
| （拡大画面：81KB） |
 |
| （拡大画面：61KB） |
 |

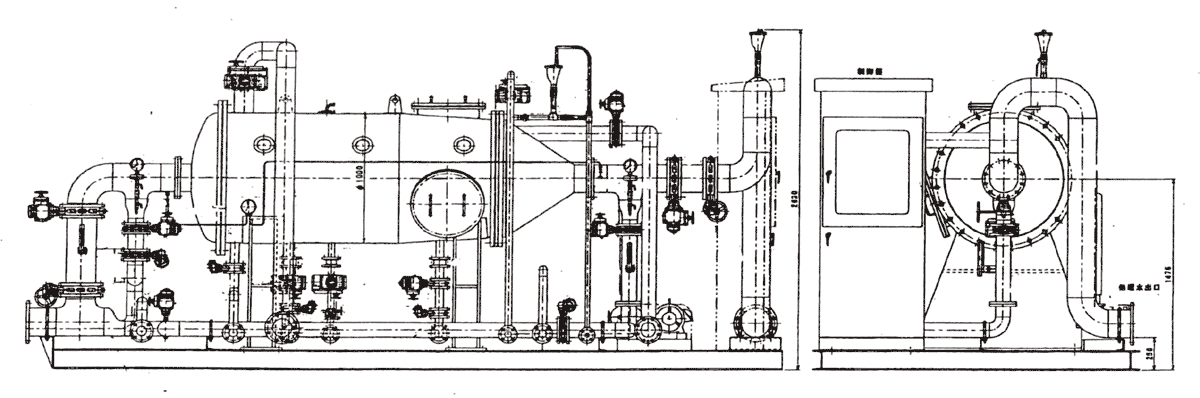

図4−6 装置の外形図
| （拡大画面：105KB） |
 |

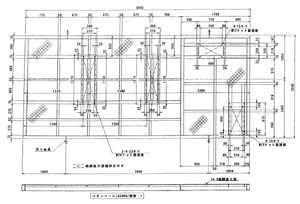

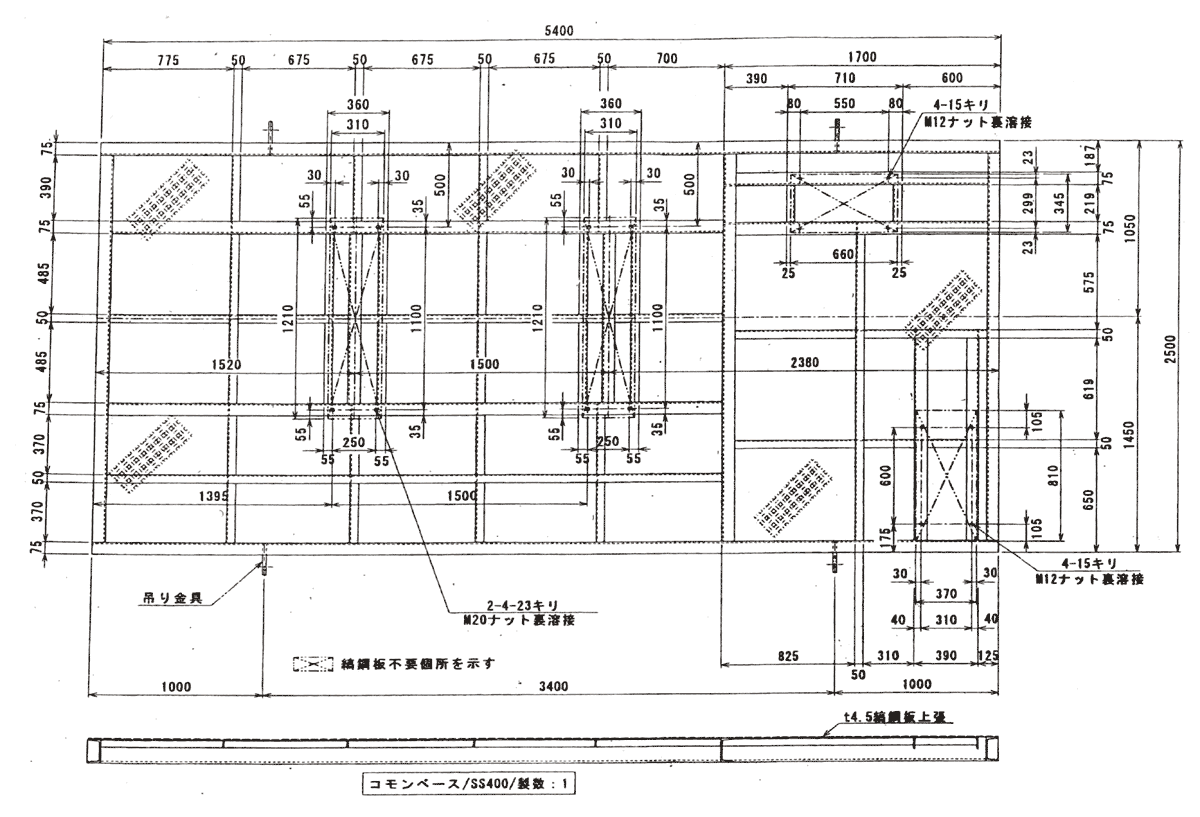

図4−7 装置基礎の構造図
|
