・システム本体（ろ過装置）
（1）システム本体圧力
Pi＝Pr×α （5）
Pi システム本体圧力 kgf／cm2
Pr ろ層における圧力損失 kgf／cm2
α 安全率
Prを1.0kgf／cm2、安全率を2に設定すると、
Pi＝1.0×2＝2.0
システム本体圧力は2.0kgf／cm2に設定する。
（2）システム本体の長さ
図3−14に昨年の基本モデル実験によって得られた、システム本体のろ層厚とSSの除去率の関係を示す。
装置によるSSの除去率を90％以上とするためには、ろ層厚を80cm以上にする必要がある。そのため、ろ層厚を100cmに設定し、ろ材の洗浄を行う際のろ材の展開距離をさらに100cmに設定すると、システム本体の長さは200cmに設定される。
図3−14 ろ層厚とSS除去率
・ポンプ
ポンプの動力については（6）式で計算される。
Lw＝0.163×γ×H×Q （6）
Lw：動力（kw）
γ：単位体積重量（kg／l）
H：全揚程（m）
Q：吐き出し量（m3／min）
配管径φ200の場合、全揚程は28mとなるから
（6）式より
Lw＝0.163×1.025×28×2.6＝12.2kw
・水域閉鎖シート

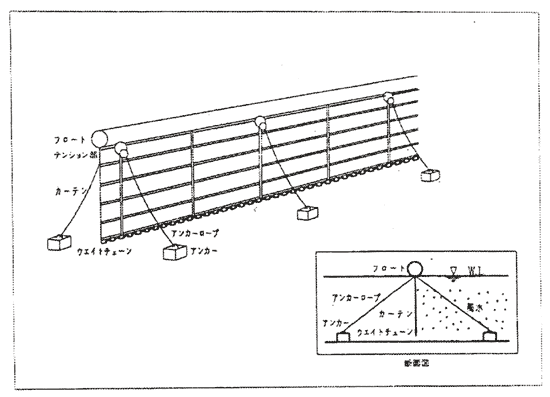

水域閉鎖用のシートには、シートの設置方法によっていくつかの種類があるが、ここでは、図3−15に示す固定式垂下型を用いる。
| （拡大画面：17KB） |
|
図3−15 固定式垂下型閉鎖シート
|
