3.3 ロンジ曲げ加工における加熱変形データベース
ロンジ曲げ加工に関しては、加熱に熟練と時間を要する捩れ曲げ加工を対象とした。代表的なシミュレーション結果（フェイス焼き加工結果）を図3.3−1に、拘束変位と残留変形の関係を図3.3−2に示す。
図3.3−2に示すように、シミュレーションにて得られた拘束変位と残留応力の関係は、実験結果と良い一致を示した。
| （拡大画像：175KB） |
 |

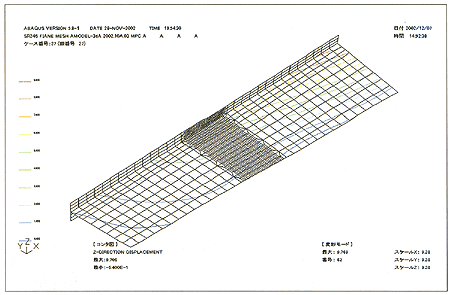

図3.3−1 フェイス焼き加工形状
| （拡大画像：178KB） |
 |

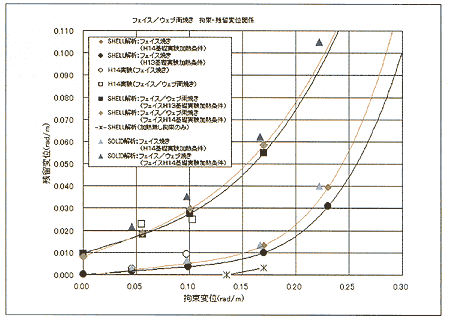

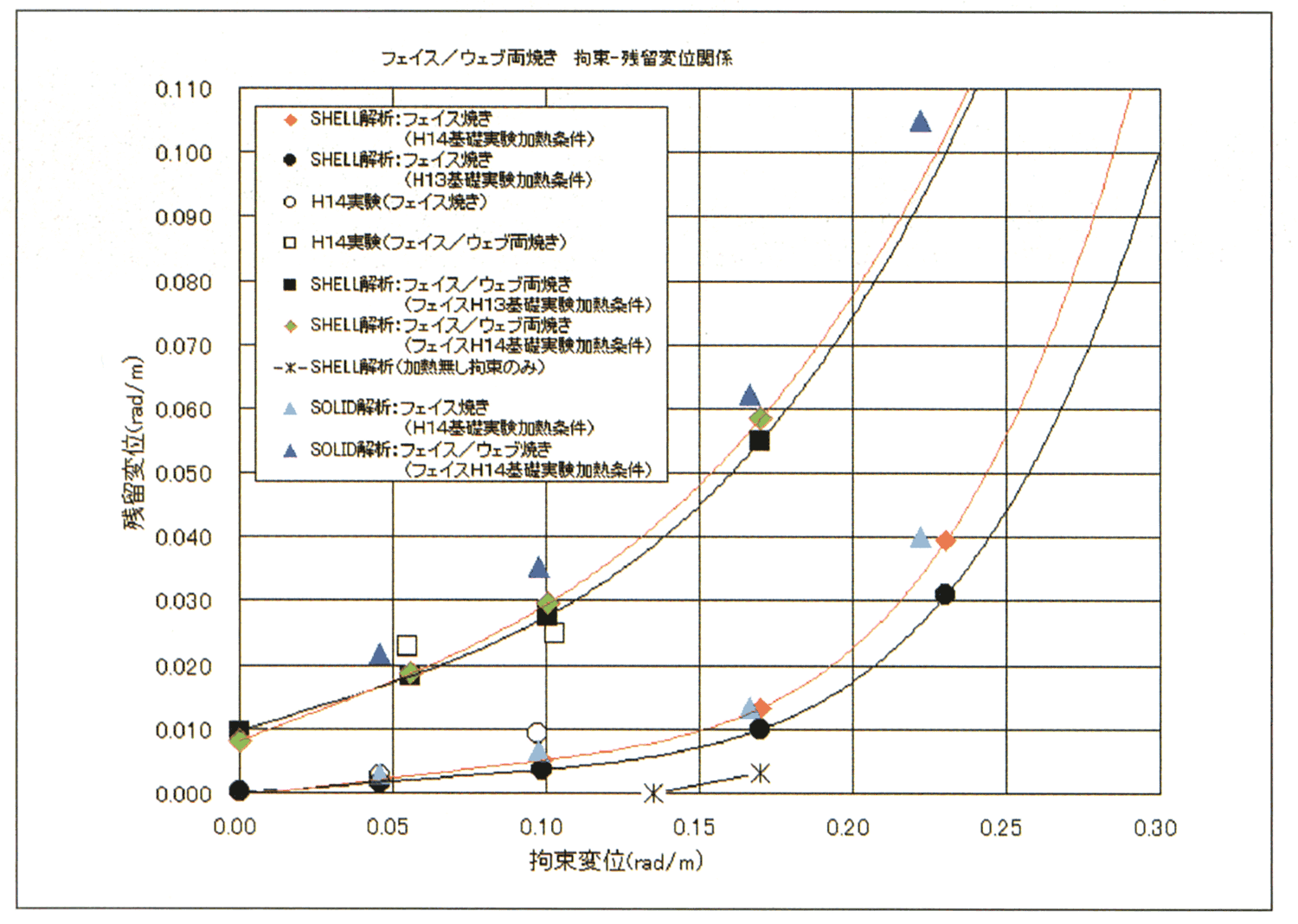

図3.3−2 フェイス／ウェブ両焼きねじり加工解析結果
|
