（3）型鋼
Profile（4.2.170）；型鋼
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Part（4.2.151） |
；部品。実際の活動により生成され、ある材質から成る |
| Structural_part（4.2.227） |
；構造部品 |
| Profile（4.2.170） |
；型鋼 |
|
Profile_cross_section（4.2.173）；標準、もしくは組織固有の型鋼の断面形状
| Profile_cross_section（4.2.173） |
；型鋼の断面形状
designation；部品／購入品の名称
section_properties：断面の幾何形状から導出される断面性能。 |
|
Explicit_profile_cross_section（4.2.80）；明示的な幾何定義を持つロール鋼断面形状
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties：断面の幾何形状から導出される断面性能。 |
| Explicit_profile_cross_section（4.2.80） |
；明示的な幾何定義を持つロール断面形状
cross_section_geometry；型鋼の外周を定義する2次元閉曲線
local_coordinate_system；局所座標系 |
|
Library_profle_cross_section（4.2.121）
；ISO 13584 libraryで標準化されている断面形状を参照する型鋼断面形状
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties：断面の幾何形状から導出される断面性能。 |
| Library_profle_cross_section（4.2.121） |
；IS0 13584 libraryで標準化されている断面形状を参照する型鋼断面形状 |
|
Angle_bar_cross_section（4.2.3）；ウェブとフランジからなるアングル形状
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties：断面の幾何形状から導出される断面性能。 |
| Parametric_profile_cross_section（4.2.150） |
；事前定義された幾何パラメータを規定することにより定義される標準断面形状 |
| Angle_prifile_cross_section（4.2.2） |
；ウェブとフランジからなるアングル形状により規定される断面形状 |
| Angle_bar_cross_section（4.2.3） |
；ウェブとフランジからなるアングル形状
depth；フランジの厚さを含むウェブ深さ
radius；ウェブとフランジの間のR半径
thk；ウェブおよびフランジの厚さ
width；ウェブの厚さを含むフランジ幅 |
|
Angle_bar_cross_section（4.2.3）
Bulbflat_cross_section（4.2.19）；標準バルブフラット断面
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties：断面の幾何形状から導出される断面性能。 |
| Parametric_profile_cross_section（4.2.150） |
；事前定義された幾何パラメータを規定することにより定義される標準断面形状 |
| Bar_profile_cross_section（4.2.12） |
；ウェブとフランジからなるアングル形状により規定される断面形状 |

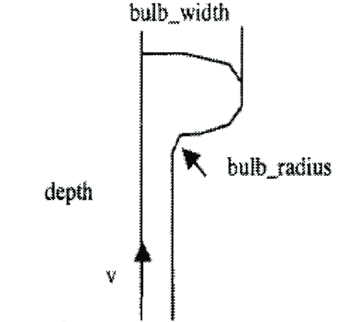

| Bulbflat_cross_section（4.2.19） |
；標準バルブフラット断面
bulb_radius；バルブ半径
bulb_width；バルブ幅
depth；全深さ
tw；ウェブ厚さ |
|
Bulbflat_cross_section（4.2.18）
Flat_bar_cross_section（4.2.91）；中実矩形断面形状
Bar_profile_cross_sectionまでの継承関係を省略している。
| Flat_bar_cross_section（4.2.91） |
；中実矩形断面形状
depth；長辺の長さ
width；短辺の長さ |
|
Round_bar_cross_section（4.2.193）；中実円断面形状
Bar_profile_cross_sectionまでの継承関係を省略している。
| Round_bar_cross_section（4.2.193） |
；中実円断面形状
diameter；直径 |
|
T_bar_cross_section（4.2.250）
；1個のフランジと、フランジの中心に立置する1個のウェブからなるT字断面形状
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties：断面の幾何形状から導出される断面性能。 |
| Parametric_profile_cross_section（4.2.150） |
；事前定義された幾何パラメータを規定することにより定義される標準断面形状 |
| Flanged_profile_cross_section（4.2.89） |
；ウェブとフランジからなるアングル形状により規定される断面形状 |

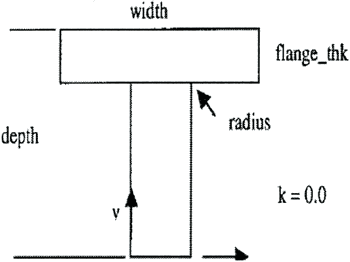

| T_bar_cross_section（4.2.250） |
；1個のフランジとフランジの中心に立置する1個のウェブからなるT字断面形状
depth；断面の深さ
flange_thk；フランジの厚さ
k；フランジ外側からウェブ上フィレットまでの距離
radius；ウェブとフランジの間の角度
web_thk；ウェブ厚さ。
width；フランジ幅。 |
|
T_bar_cross_section（4.2.292）
W_shape_cross_section（4.2.265）；幅広フランジ断面形状
Flaned_profile_cross_sectionまでの継承関係を省略している。
| W_shape_cross_section（4.2.265） |
；幅広フランジ断面形状
depth；フランジ外側におけるウェブ深さ
flange_thk；フランジ厚さ
k；フランジ外側からウェブ上フィレットまでの距離
radius；フランジとウェブの間のR半径
web_thk；ウェブ厚さ
width；フランジ幅 |
|
Channel_cross_section（4.2.30）；溝型材断面形状
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties；断面の幾何形状から導出される断面性能 |
| Parametric_profile_cross_section（4.2.150） |
；事前定義された幾何パラメータを規定することにより定義される標準断面形状 |
| Channel_profile_cross_section（4.2.31） |
；1個のウェブと2個のフランジから成る溝型材断面形状 |
| Channel_cross_section（4.2.30） |
；溝型材断面形状
depth；溝型材断面深さ
flange_thk；溝型材断面フランジ厚さ
k；フランジ外側からウェブ上フィレットまでの距離
radius；溝型材断面R半径
web_thk；溝型材断面厚さ
width；溝型材断面幅 |
|
Square_tube_cross_section（4.2.212）；中空矩形断面形状
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties；断面の幾何形状から導出される断面性能 |
| Parametric_profile_cross_section（4.2.150） |
；事前定義された幾何パラメータを規定することにより定義される標準断面形状 |
| Non_circular_hollow_profile_cross_section（4.2.138） |
；非円中空閉断面形状 |
| Square_tube_cross_section（4.2.212） |
；中空矩形断面形状
depth；管深さ
wall_thk；壁厚さ
width；管幅 |
|
Flanged_plate_cross_section（4.2.88）；
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties；断面の幾何形状から導出される断面性能 |
| Parametric_profile_cross_section（4.2.150） |
；事前定義された幾何パラメータを規定することにより定義される標準断面形状 |
| Proprietary_profile_cross_section（4.2.184） |
；国家または国際規格に規定されない断面形状 |
| Flaned_plate_cross_section（4.2.88） |
；フランジ曲げ材断面形状
depth；ウェブ深さ
radius；フランジとウェブの間のR半径
thk；板厚さ
width；フランジ幅 |
|
Circular_hollow_profile_cross_section（4.2.34）；中空円断面形状
| Profile_cross_section（4.2.173） |
；標準、もしくは組織固有の型鋼の断面形状
designation；部品／購入品の名称
section_properties；断面の幾何形状から導出される断面性能 |
| Parametric_profile_cross_section（4.2.150） |
；事前定義された幾何パラメータを規定することにより定義される標準断面形状 |
| Circular_hollow_profile_cross_section（4.2.34） |
；中空円断面形状
inner_diameter；内径
outer_diameter；外径 |
|
|
