5.9 structural_parts（構造部材）
structural_parts UoFを構成するエンティティーについて、そのデータ項目、他のエンティティーとの継承関係および参照関係を表形式で解説する。
ここでは、以下の種類の構造に関するエンティティーがある。
（1）コルゲート部材
（2）板部材
（3）型鋼
（4）構造部材の基本エンテイテイー
（1）コルゲート部材
Corrugated_part（4.2.44）；コルゲート部材
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Part（4.2.151） |
；部品。実際の活動により生成され、ある材質から成る |
| Structural_part（4.2.227） |
；構造部品 |
| Corrugated_part（4.2.44） |
；コルゲート部材 |
|
Corrugated_part_design_definition（4.2.46）；設計の観点からのコルゲー部材の定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Structural_part_design_definition（4.2.229） |
；設計の観点からの構造部品の抽象的定義概念
defined_for；対象となる構造部品
mass；構造部品の体積
representations；形状表現 |
| Corrugated_part_design_definition（4.2.46） |
；設計の観点からのコルゲート部材の定義

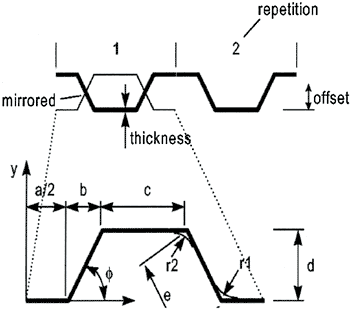

border；境界。コルゲート部材が断面形状を局所x軸に沿って引き伸ばされたものと仮定した場合の両端の境界。
defined_for；対象となるコルゲート部品
mirrored；鏡像であるかどうか
offset；コルゲート部品位置を示すオフセット情報を規定
repetition；コルゲート部材を形成するコルゲートの数
shape_aspect；コルゲート部品断面形状
thickness；板厚 |
|
Corrugation（4.2.53）；コルゲート断面形状
| Corrugation（4.2.53） |
；コルゲート断面形状
depth；コルゲート形状上下平板間距離
flat_width_1；コルゲート形状下側平板幅
flat_width_2；コルゲート形状上側平板幅
radius_1；コルゲート形状下側平板と斜板との角度
radius_2；コルゲート形状上側平板と斜板との角度
slope_width；斜板幅 |
|
（2）板部材

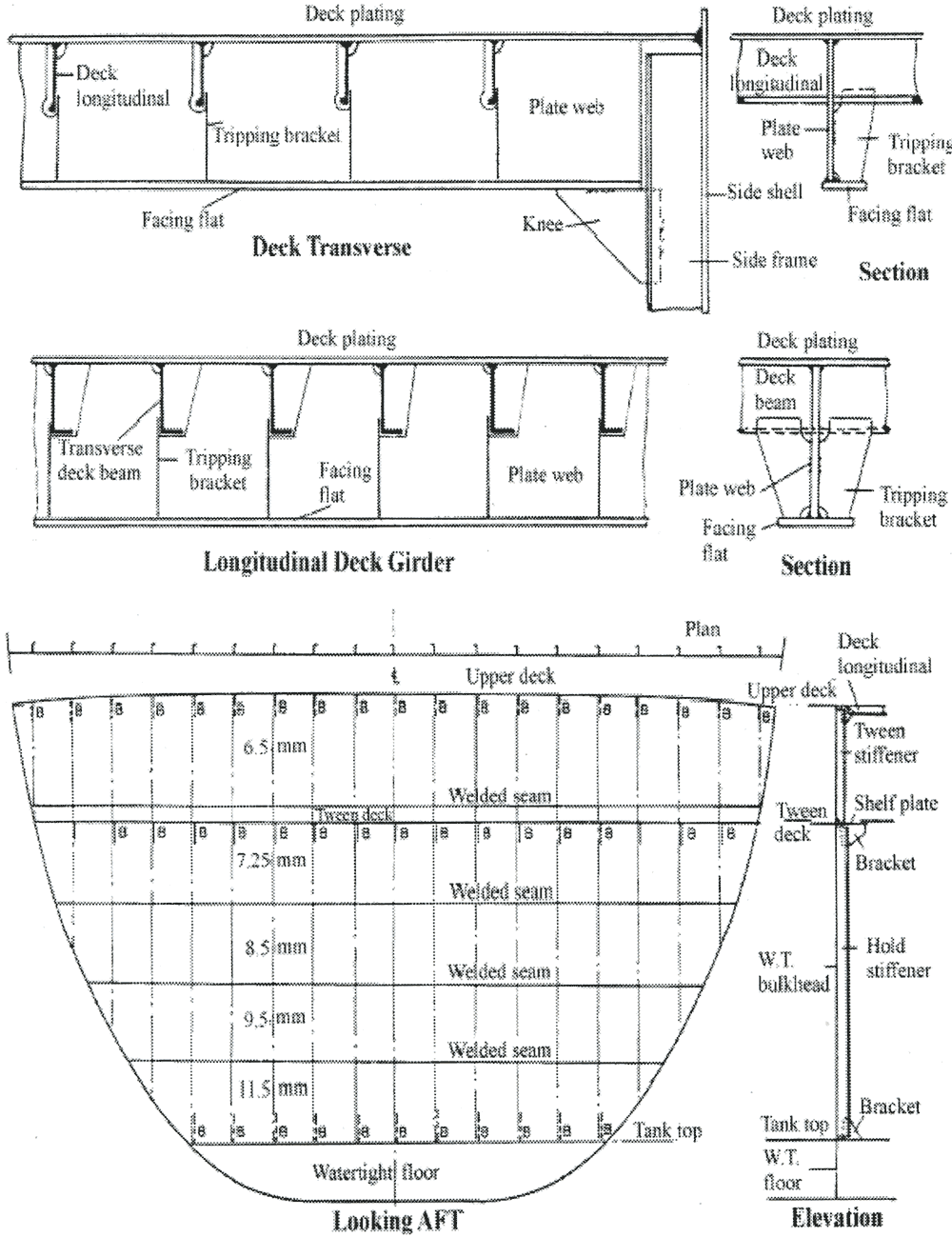

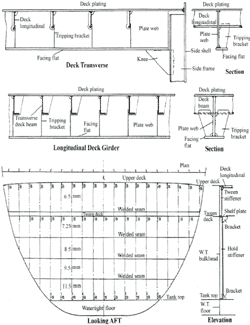

Plate（4.2.154）；板部材
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Part（4.2.151） |
；部品。実際の活動により生成され、ある材質から成る |
| Structural_part（4.2.227） |
；構造部品 |
| Plate（4.2.154） |
；板部材。汎用材料製の平板。 |
|
Plate_boundary_relationship（4.2.156）；板部材の外周関係
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_relationship（4.2.115） |
；二個のアイテム間の関係を定義する物
contxt；アイテム間の関係における重要点の記述
external_item_l；関係付けるアイテムがインスタンスモデル自身の外部にある場合の、関係付けるアイテムを規定
external_item_2；関係付けられるアイテムがインスタンスモデル自身の外部にある場合の、関係付けられるアイテムを規定
item_1；関係付けるアイテムがインスタンスモデル自身の内部にある場合の、関係付けるアイテムを規定
item_2；関係付けられるアイテムがインスタンスモデル自身の内部にある場合の、関係付けられるアイテムを規定 |
| Part_relationship（4.2.153） |
；部品と他のアイテムとの関係
item_1；関係する部品 |
| Structural_part_relationship（4.2.235） |
；構造部品と他の構造アイテム（構造システム、構造部品、構造特徴）との関係
item_1；関係する他のアイテム |
| Plate_relationship（4.2.161） |
；板部材と他の構造アイテム（構造システム、構造部品、構造特徴）との関係
item_1；板と関係する他のアイテム |
| Plate_boundary_relationship（4.2.156） |
；板部材の外周関係
item_2；関係する継ぎ手 |
|
Plate_design_definition（4.2.157）；詳細設計の観点から見た板部材の定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Structural_part_design_definition（4.2.229） |
；設計の観点からの構造部品の定義概念
defined_for；対象となる構造部品
mass；構造部品の体積
representations；形状表現 |
| Plate_design_definition（4.2.157） |
；設計の観点からの板部材の定義
border；板部材外周
defined_for；対象となる板部材
material_offset；モールド面に対する板材料の位置情報を表すオフセット情報
moulded_surface；モールド面
thickness；板厚 |
|
Plate_functional_definition（4.2.158）；板部材の機能の定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Functional_definition（4.2.95） |
；機能の定義。
1ocal_units；局所単位系は定義不可であることを規定
user_def_function；ユーザー定義機能 |
| Structural_part_functional_definition（4.2.230） |
；構造部品の機能の定義
；defined_for；対象となる構造部品
；function；構造部品自身の示す機能 |
| Plate_functional_definition（4.2.158） |
；板部材の機能の定義
defined_for；対象となる板部材 |
|
