（2）エッジカットアウト
Edge_cutout（4.2.70）；Structural_partの辺に沿って存在する切り欠き
| Definable_object（4.2.54） |
全ての定義可能な物、定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
アイテム
description；本アイテムの記述
documentation；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Feature（4.2.84） |
特徴 |
| Structural_feature（4.2.224） |
Structural_partまたはStructural_systemに適用される特徴
parent；対象となるStructure |
| Structural_cutout（4.2.222） |
Structural_partやStructural_systemから切り取られる切欠 |
| Edge_cutout（4.2.70） |
Structural_partの辺に沿って存在する切り欠き |
|
Edge_cutout_functional_definition（4.2.70）；Edge_cutoutの機能定義
| Versionable_object（4.2.261） |
バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Functional_definition（4.2.95） |
機能の定義
user_def_function；ユーザー定義機能 |
| Edge_cutout_functional_definition（4.2.70） |
Edge_cutoutの機能の定義
defined_for；対象となるEdge_cutout_feature
the_function；次の種類の機能を持つ。（access hole, air escape, air liquid escape, liguid escape, penetration, user defined） |
|
Part_edge_cutout_design_definition（4.2.152）
；Partの貫通によって生じる辺上の切欠の定義
| Versionable_object（4.2.261） |
バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
設計的な定義
representation；定義された物の表現 |
| Feature_design_definition（4.2.85） |
特徴の定義
defined_for；定義の対象となる物 |
| Part_edge_cutout_design_definition（4.2.152） |
Partの貫通によって生じる辺上の切欠の定義
defined_for；対象となるEdge_cutout
x_a；
x_d；
r_right；
r_left；
x_b；
x_c；
y_b；
y_c； |
|

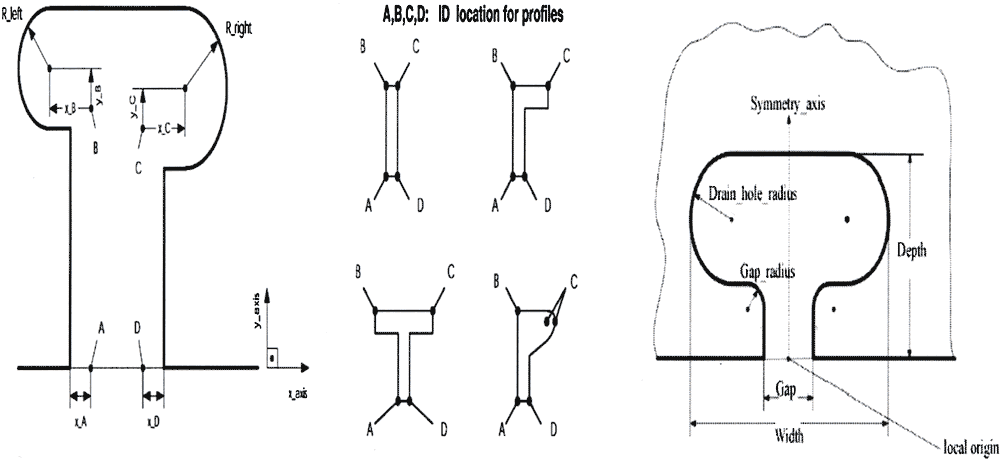

Drain_hole_cutout_design_definition（4.2.68）；ドレンホールの定義
Feature_design_definition迄の継承を省略している。
| Drain_hole_cutout_design_definition（4.2.68） |
ドレンホールの定義
defined_for；対象となるEdge_cutout
gap；
gap_radius；
width；
drain_hole_radius；
depth； |
|
| （拡大画面：25KB） |
|
Edge_feature（4.2.72）；Structural_partの辺に沿った溶接開先
| Definable_object（4.2.54） |
全ての定義可能な物、定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
アイテム
description；本アイテムの記述
documentation；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Feature（4.2.84） |
特徴 |
| Structural_feature（4.2.224） |
Structural_partまたはStructural_systemに適用される特徴
parent；対象となるStructure |
| Structural_cutout（4.2.222） |
Structural_partやStructural_systemから切り取られる切欠 |
| Edge_feature（4.2.72） |
Structural_partの辺に沿った溶接開先 |
|
Edge_feature_functional_definition（4.2.73）；Edge_featureの機能定義
| Versionable_object（4.2.261） |
バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Functional_definition（4.2.95） |
機能の定義
user_def_function；ユーザー定義機能 |
| Edge_feature_functional_definition（4.2.73） |
Edge_featureの機能の定義
defined_for；対象となるEdge_feature
the_function；次の種類の機能を持つ。（bevel, chamfer, user defined） |
|
|
