5.2.423 4.2.259 Physical_connector
Physical_connectorの一タイプである。Plant_item_connector_occurrence（原文4.2.291参照）that represents the physical aspects of the Plant_item_connector_occurrence.
5.2.424 4.2.260 Physical_design_view
Physical_design_viewはPlant_item（原文4.2.285参照）の物理的で空間的な特性を記述する
Plant_item_design_view（原文4.2.293参照）の一タイプである。
5.2.425 4.2.261 Pipe
Pipeは一定の半径をもち、熱あるいは粒子の流れの方向をもち、筒状の円柱を形成するPiping_component（原文4.2.265参照）の一タイプである。いずれのPipeも次のいずれになるかもしれない。Mitre_bend_pipe（原文4.2.243参照）。
Nipple（原文4.2.244参照）、 Straight_pipe（原文4.2.370参照）、 or Swept_bend_pipe（原文4.2.387参照）。
注記1） |
多くの場合、Pipeは（ANSI）B36.10およびANSI B36.19.のような国際的な標準に表される呼び径寸法への要求に一致するだろう。 |
注記2） |
この定義はPipeとしての考えから自由なホースおよびチューブを含む。 |
Pipeに関連付けられたデータを下記。
−additional_length;
−end_1_connector;
−end_2_connector.
5.2.426 4.2.261.1 additional_length
additional_lengthは設置不良を許容するために設計された伸張分のPipeの長さを示す。
5.2.427 4.2.261.2 end_connector
end_1_connectorはPipeのひとつの端部に接続するPiping_connector（原文4.2.267参照）を示す。
5.2.428 4.2.261.3 end_2_connector
end_2_connectorは他のPipeの端部に接続するPiping_connector（原文4.2.267参照）を示す。
5.2.429 4.2.262 Pipe_closure
Pipe_closureはPiping_component（原文4.2.265参照）の端部付近で用いるFitting（原文4.2.130参照）の一タイプである。いずれのPipe_closureも次のいずれかになるかもしれない。Cap（原文4.2.27参照）、Plug（原文4.2.305参照）、
or Plate（原文4.2.304参照）。
注記） |
1 Blind_flange（原文4.2.7参照）オブジェクトalso perform the function of closing Piping_system（原文4.2.274参照）。
However, industry terminology treats them differentry and they have been defined as separate オブジェクト。 |
注記） |

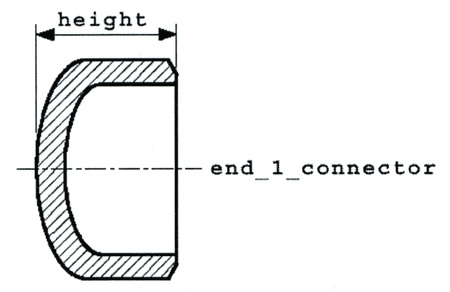

下図はPipe_closureにおける一般的な溶接されたPipeのCapである |
Pipe_closureに関連付けられたデータを下記。
−end_1_conector;
−shape_type.
5.2.430 4.2.262.1 end_1_connector
end_1_connectorはPipe原文4.2.261参照）に接続するPiping_oonnctor（原文4.2.267参照）を示す。
5.2.431 4.2.262.2 shape_type
shape_typeはその形状に基づくPipe_closureの分類を示す。
例） |
Pipe_closureのshape_typeの例は矩形あるいは円形を含む |
5.2.432 4.2.263 Piping_assembly
Piping_assembly is an assembled collection of piping Plant_item（原文4.2.285参照）オブジェクト。
Piping_assemblyに関連付けられたデータを下記。
−piping_assembly_number.
piping_assembIy_numberはPiping_assemblyを指示する文字や数字識別を示す。
注記） |
Piping_asemblyはtransportation、fabrication、あるいは立ち上げ要求に合わせて定義されるかもしれない。 |
5.2.433 4.2.264 Piping_assembly_assignment
Piping_assembly_assignmentはPiping_component（原文4.2.265参照）に属するPiping_assembly（原文4.2.263参照）の識別子である。
5.2.434 4.2.265 Piping_component
Piping_componentは基本的な機能を流体の操作と運搬とするpiping_system_components（原文4.2.275参照）の一タイプである。
いずれのPiping_componentも次のいずれかになるかもしれない。
Fitting（原文4.2.130参照）、Pipe（原文4.2.261参照）、or Valve（原文4.2.406参照）。
Piping_componentに関連付けられたデータを下記。
−pmi_record;
−side_connector;
−standard_point;
−mill_sheet_number.
5.2.435 4.2.265.1 pmi_record
pmi_recordはPiping_componentのための材質を識別するための文書の識別示す。
5.2.436 4.2.265.2 side_connector
side_connectorはPiping_components間に位置するPiping_connector（原文4.2.267参照）を示す。
ひとつ以上のPiping_componentのためのside_connectorが存在するかもしれない。
5.2.437 4.2.265.3 standard_point
standard_pointはPlant（原文4.2.283参照）がNode（原文4.2.245参照）上で重なるときPiping_componentのために定義されるx, y, z座標値の位置を示す。
5.2.438 4.2.265.4 mill_sheet_number
mill_sheet_numberはミルが提供する未加工である材料の記録から生成される文書の識別を示す。
|
