5.2.66 4.2.138 Functional_connection_definition_satisfaction
Functional_connection_definition_satisfactionは、機能の要求を満足させるために、実際のConnection_definition（4.2.85参照）を機能的なConnection_definitionに割り当てたものである。
Functional_connection_definition_satisfactionに関連するデータは下記の通り。
−functional_connection_definition;
−physical_connection_definition.
5.2.67 4.2.138.1 functional_connection_definition
fanctional_connection_definitionは、connectionの機能面を記述するConnection_definition（4.2.85参照）のconnection_idの参照である。
5.2.68 4.2.138.2 physical_connection_definition
physical_connection_definitionは、connectionの物質面を記述するConnection_definitionのconnection_idの参照であり、connectionの定義の機能を満足する。
5.2.69 4.2.139 Functional_connection_occurrence_satisfaction
Functional_connection_occurrence_satisfactionは、機能を満足させるために、実際のPlant_tem_connection_occurrence（4.2.289参照）を機能的なPlant_item_connection_-occurrenceに割り当てたものである。
Functional_connection_occurrence_satisfactionに関連するデータは下記の通り。
−physical_connection.
physical_connectionは発生したconnectionのconnection_idの参照であり、発生したconnectionの機能を満足するconnectionの物理面である。
5.2.70 4.2.140 Functional_connector
Functional_connectorはPlant_item_connector_occurrence（4.2.291参照）の一種であり、Plant_item_connector_occurrenceの機能的または論理的特徴を表す。
Functional_connectorはLine_plant_item_branch_connector（4.2.226参照）かLine_plant_item_connector（4.2.228参照）のどちらかである。
5.2.71 4.2.141 Functional_connector_definition_satisfaction
Functional_connector_definition_satisfactionは、機能に関する要求を対象物で満足させるために、実際のConnector_definition（4.2.88参照）を機能的なConnector_definitionに割り当てたものである。
5.2.72 4.2.142 Functional_connector_occurrence_satisfaction
Functional_connector_occurrence_satisfactionは、機能に関する要求を満足させるために、実際のPhysical_connector（4.2.259参照）をFunctional_connector（4.2.140参照）に割り当てたものである。
5.2.73 4.2.143 Functional_design_view
Functional_design_viewはPlant_item_design_view（4.2.293参照）の一種であり、Plant_item（4.2.285参照）に関連するデータがPlant_itemの物理的特徴よりも論理的特徴であることを表す。
Functional_design_viewに関連するデータは下記の通り。
−tag_number.
tag_numberは、機能的な識別と物理的な追跡の目的のためにPlant_item（4.2.285参照）に割り当てられた任意の識別である。
5.2.74 4.2.144 Functional_plant
Functional_plantはPlantの機能的特徴を統合するPlant（4.2.283参照）である。
5.2.75 4.2.145 Fuctional_plant_item_satisfaction
Functional_plant_item_satisfactionは、機能に関する要求を満足させるために、Physical_design_view（4.2.260参照）をFunctional_design_view（4.2.143参照）に割り当てたものである。
5.2.76 4.2.146 Functional_plant_satisfaction
Functional_plant_satisfactionは、機能に関する要求を満足させるために、実際のPlanned_physical_plant（4.2.281参照）をFunctional_plant（4.2.144参照）に割り当てたものである。
Functional_plant_satisfactionに関連するデータは下記の通り。
−functional_plant;
−planned_physical.
5.2.77 4.2.146.1 functional_plant
functional_connection_definitionはconnectionの機能面を記述するFunctional_plant対象物のplant_idの参照である。
5.2.78 4.2.146.2 planned_physical
planned_physicalは、Planned_physical_plant対象物のplant_idの参照であり、プラントの機能面を満足するプラントの物理面である。
5.2.79 4.2.147 Gasket
GasketはPiping_component（4.2.265参照）の一種であり、2つのコネクタ間の接続を密封する。
注 |
Gasketsは主にFlanged（4.2.132参照）Plant_item_connector（4.2.290参照）と一緒に使われる。 |
Gasketに関連するデータは下記の通り。
−compressed_thickness;
−uncompressed_thickness.
5.2.80 4.2.147.1 compressed_thickness
compressed_thicknessは、connection中の圧縮状態でのGasketの平行な2つの面の距離である。1つの値か範囲値で定義される場合がある。
注 |
一つの値または範囲値を割り当てる可能性のある属性論についてはannex Lを参照。 |
5.2.81 4.2.147.2 ucompressed_thickness
uncompressed_thicknessはGasketの平行な2つの面の距離である。1つの値か範囲値で定義される場合がある。
注 一つの値または範囲値を割り当てる可能性のある属性論についてはannex Lを参照。
5.2.82 4.2.148 Gis_position
Gis_positionはローカル座標とグローバル座標との座標値を変換するのに必要な位置決めや位置確認の情報である。変換手順はgeographic information system（GIS）座標システムによって決まる。各Gis_positionはグローバル位置やSite_shape_representation（4.2.353参照）の方向である。
Gis_positionに関連するデータは下記の通り。
−height;
−scale;
−system;
−x_axis_delta_x;
−x_axis_delta_y;
−x_coordinate;
−y_coordinate;
−zone.
5.2.83 4.2.148.1 height
heightはGIS座標システムでの海上か参照上の距離である。
5.2.84 4.2.148.2 scale
scaleは、ローカル座標とGIS座標との座標点の変換に適用された変換要因である。変換の正確な適用はGISシステムによって決まる。
5.2.85 4.2.148.3 system
systemは使用されたGISシステムの識別である。
例 Gauss−Krueger、Universal Transverse Mercator（UTM）およびState Planeがグローバルな位置決めのためのGISシステムの使用例である。
5.2.86 4.2.148.4 x_axis_delta_x
x_axis_delta_xは、ローカル座標においてGIS座標空間の正のx軸を表すベクトルの最終点の横座標値である。
5.2.87 4.2.148.5 x_axis_delta_y
x_axis_delta_yは、ローカル座標においてGIS座標空間の正のx軸を表すベクトルの最終点の縦座標値である。
例 GIS座標システムXY00は赤道とグリニッジ子午線の交差する点に起点を持つ。座標システムのX軸は東（正の方向）と西（負の方向）に伸びる。Y軸は北（正の方向）と南（負の方向）に伸びる。正のZ軸は上へ（海面あるいはGIS座標システムの参照レベルより上）、負のZ軸は下へ（海面あるいはGIS座標システムの参照レベルより下）伸びる。x_axis_delta_xの値が1.0でx_axis_delta_yの値が1.0の時、GIS座標のx軸はローカル座標のx軸に関して＋45°の角度を持つ。
ローカル座標をGIS座標に重ねあわせると、ローカル座標の正のx軸は南東（−45°）を指す。
5.2.88 4.2.148.6 x_coordinate
x_coordinateはGISシステムによって定義された座標のy軸からzoneまでの距離である。
5.2.89 4.2.148.7 y_coordinate
y_coordinateはGISシステムによって定義された座標のx軸からzoneまでの距離である。
5.2.90 4.2.148.8 zone
zoneはGISシステムに基づいた地球表面の分割である。
例 Gauss−Krueger GISシステムは地球を経線3度ごとに120の区域に分割する。各区域はグリニッジ子午線から3°、6°、9°・・・と表示される。
5.2.91 4.2.149 Grooved_end
Grooved_endはPiping_connector（4.2.267参照）端部の一種であり、周囲の溝切りを含んだりあるいは溝付きのジョイントのためにパイプ表面を丸めたりする。

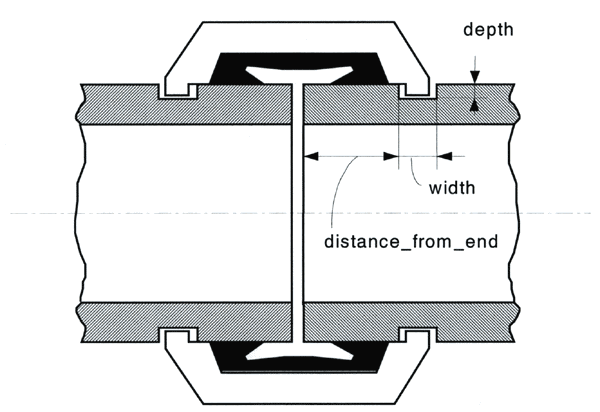

注 Figure30は標準的なGrooved_endを表す。
| （拡大画面：31KB） |
|
Figure 30−Grooved_end
Grooved_endに関連するデータは下記の通り。
−depth;
−distance_from_end;
−width.
5.2.92 4.2.149.1 depth
depthは溝の底辺からPipe（4.2.261参照）の外側表面までの距離である。一つの値か範囲値として定義される場合がある。
注 |
一つの値または範囲値を割り当てる可能性のある属性論についてはannex Lを参照。 |
5.2.93 4.2.149.2 distance_from_end
distance_from_endはPipe（4.2.261参照）の端から溝の内側の端までの距離である。一つの値か範囲値として定義される場合がある。
注 |
一つの値または範囲値を割り当てる可能性のある属性論についてはannex Lを参照。 |
5.2.94 4.2.149.3 width
widthは溝の内側の端から外側の端までの距離であり。一つの値か範囲値として定義される場合がある。
注 |
一つの値または範囲値を割り当てる可能性のある属性論についてはannex Lを参照。 |
|
