3.2.4 AP2272ndEdition：Plant Spatial Configuration
＊昨年度開催されたサンフランシスコ会議で、AP217：Ship Pipingが正式にキャンセルされ、AP2272ndEditionにてShip Pipingの開発が行われることになった。
プロセスプラント、プラントシステム、シップ（船）システムの空間構成情報を交換するためのアプリケーションプロトコルを規定する。この情報には配管、HVAC（熱、換気、空調）、電装システム構成部品とともに、他の関連するプラントシステム（機器、制御装置、構造等）の形状や空間配置特性が含まれる。なお、このAPの概要を図3.2.4に示す。
3.2.4.1 適用範囲（Scope）
「プラントおよび船の配管を設計するときに適用される規格でその範囲」（適用範囲）は次のようになる。
− |
「プラントおよび船がもつシステム」（系）の形状と「その3次元空間中の配置」（空間配置） |
− |
「系を構成する配管、機器、あるいは装置などの部品」（構成部品）の形状1と空間配置「Heating、Ventilation、およびAir-Conditioning」（HVAC）および系がもつ機能的なあるいは物理的な構成と関係 |
− |
系がもつ設計、解析、製作と検査、および据付の情報 |
− |
製作した配管を検査するための情報 |
− |
空間配置や構成の管理に必要な基礎技術の情報 |
− |
系がもつ流体の情報や運用の特性への参照 |
− |
系を設計するために必要となる構成部品の機能的な特徴や規格2 |
− |
構成部品を識別する情報、構成部品がもつ機能や性能の特性、構成部品の形状がもつ体積、空間配置がもつ位置、方向、および体積、および構成部品間の接続がもつ仕様および規格 |
− |
構成部品に関するカタログがもつ情報の識別 |
− |
構成部品を定義するカタログの識別 |
− |
構成部品および接続する構成部品の状態および空間配置 |
− |
電線、HVAC、および構成部品を接続するときの仕様 |
− |
構成部品の調達に十分な構成部品の定義 |
− |
損傷したときの解析に必要な情報 |
− |
「系を変更する要求」（変更要求）の承認、通知、および検証、バージョンの追跡、系がもつ構成部品の変更および属性の追跡 |
− |
系がもつ配管あるいはHVAC中の流体がもつ化学組成の仕様が目的とするプロセスに対して十分か判断できる仕様 |
− |
データ交換 |
− |
規格に対する「外部の参照」（外部参照） |
− |
「標準がもつ部品」（標準部品）への外部参照 |
− |
標準部品の表現への外部参照 |
適用範囲の対象から外れるものを以下に示す。
− |
系統図3 |
− |
仕様書、標準書、ガイドライン、あるいは規格書 |
− |
配管がもつ仕様の表現 |
− |
調達の管理および材料の管理 |
− |
配管を流れる流体の化学組成の仕様 |
− |
プロセス設計および概念検討 |
− |
プラントの試験、注文、引渡し、保守およぴ廃却 |
− |
プラントの運転 |
− |
購買あるいは契約などの商取引に関する事項 |
− |
変更あるいは承認以外の製品のライフサイクルあるいはプロジェクトを通して蓄積する情報を管理するために必要な情報 |
− |
履歴の情報 |
− |
装置の内部設計および保守 |
3.2.4.2 機能単位（Unit of Functionality）
「系がもつ空間配置の情報を交換するための要件」（情報要件）が定義されている。
アプリケーションオブジェクトと呼ばれる機能の最小単位およびアプリケーションオブジェクト間の関係をアプリケーションアサーションとして定義していて次のものがある。
− |
cableway_component_characterization ケーブルの構成部品がもつ特性 |
− |
change_information 変更要求の情報 |
− |
connection 接続 |
− |
connector接続子 |
− |
hvac_component_characterization HVACの構成部品がもつ特性 |
− |
hvac_system_functional_characterization HVACの系がもつ機能的な特性 |
− |
hybrid_shape_representation 境界表現モデルとCSG表現モデルによる形状表現 |
− |
piping_component_characterization 配管の構成部品がもつ特性 |
− |
piping_inspection 配管の検査 |
− |
piping_system_functional_characterization 配管の系がもつ機能的な特性 |
− |
plant_characterization 系のもつ特性 |
− |
plant_csg_shape_representation 系のもつCSG表現モデルによる形状表現 |
− |
plant_item_characterization 系がもつ構成部品の特性 |
− |
shape 形状 |
− |
site_characterization 用地の特性 |
3.2.4.3 適合性クラス（Conformance Class）
STEPはアプリケーションプロトコルのより上位の概念にリソースという統合化された概念をもつ。適合性クラスはこのリソースヘの要件を定義する。
以下に適合性クラスを示す。
−Class-1 配管の機能がもつ情報
−Class-2 機器と装置がもつ空間配置の情報
−Class-3 系の空間配置と配管における設計がもつ情報
−Class-4 配管の製作と取付がもつ
−Class-5 配管の検査がもつ情報
−Class-6 HVACがもつ機能の情報
−Class-7 HVACがもつ空間配置の情報
−Class-8 電路および電線がもつ空間配置の情報
−Class-9 配管、電路、および電線を解析する情報

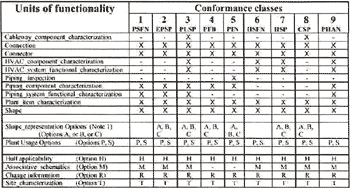

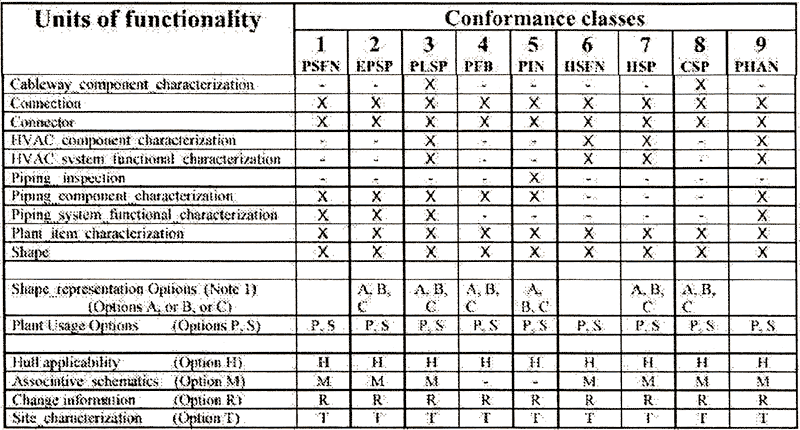

適合性クラスは次のように機能単位と関連をもつ。
| （拡大画面：66KB） |
|
| オプション |
意味 |
| A |
境界表現モデル |
| B |
CSG表現モデル |
| C |
境界表現モデルおよびCSG表現モデル |
| H |
多胴船に関するデータ交換の適用性 |
| M |
スキーマがもつ機能単位用のエンティティ |
| R |
変更要求がもつ機能単位用のエンティティ |
| T |
用地の特性がもつ機能単位用のエンティティ |
| P |
船を除くプラントの特性がもつ機能単位用のエンティティ全般 |
| S |
船の特性がもつ機能単位用のエンティティ全般 |
| X |
すべてのエンティティ |
|

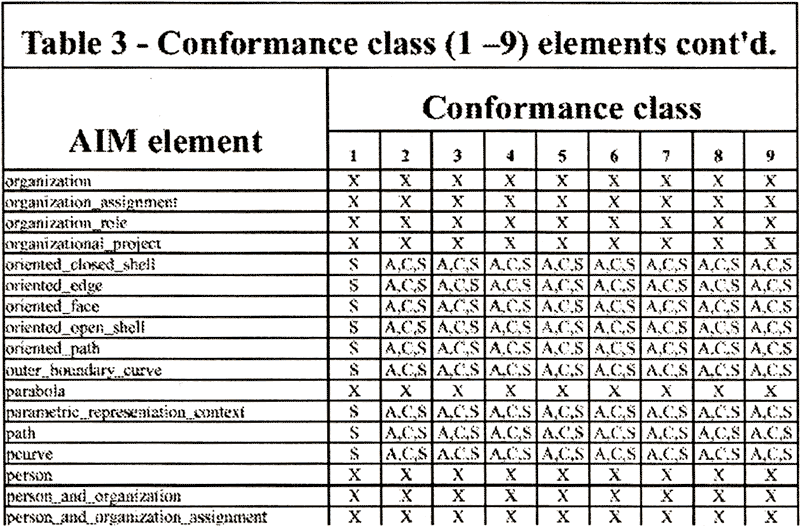

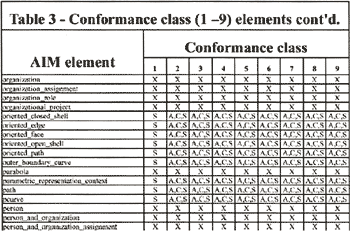

適合性クラスはリソースで実装されるAIMへの対応をもち下図のようになる。
| （拡大画面：70KB） |
|
1 |
3次元空間中の概略あるいは詳細な形状あるいはパラメトリック表現による形状を扱う |
2 |
例）材質と溶接の要求がもつ物理的な特性。ISO-10303-221およびIS013584参照 |
3 |
例）P&IDあるいは「プロセスフローダイアグラム」（PFDs）などを含む表現 |
|
