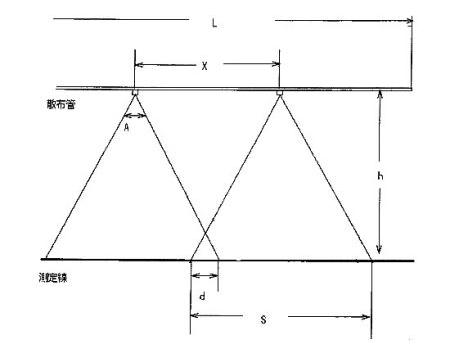

用語の定義

・吐出圧(MPa)

・吐出量(l/min)

・使用した油分散剤の粘度(cSt)

・L:船体からのブームの全長(mm)

・X:ノズル間隔(mm)

・h:測定線からのノズル高さ(mm)

・d:散布幅の重なり合う距離(mm)

・A:散布角(度)

・S:測定線上の散布幅(mm)

図IV-5　計測項目等の定義

(1)試験方法と計測項目

[1]ノズルを1200mmの間隔にそれぞれ設定した。

[2]散布管を計測位置より高さ2mに設置した。

[3]ポンプを駆動し、吐出圧0.2、0.3及び0.4Mpaにそれぞれ調整してノズル1個の散布幅、ノズル2個の散布の重なり幅を計測した。

[4]散布装置をそれぞれ高さ3m、4m、及び5mに設置して[3]項の項目を計測した。

[5]ノズル間隔を1700及び2000mmに変えてそれぞれ高さを2、3、4及び5mに設置して[3]項の項目を計測した。

[6]それぞれの試験ケースの吐出水を容器に受水して吐出量を計測した。

　なお、散布幅及び重なり幅については図IV-2に示した計測位置に水槽を設けて着水した水粒子の位置をスチールスケールにて計測した。

(2)試験結果

　試験結果を表IV-3及び図IV-6～図IV-8に示す。

表IV-3　散布装置Aの散布性能結果

ノズル間隔 (mm)	散布高さ(m)	吐出圧(Mpa)	散布幅(mm)	重なり幅(mm)	吐出量(l/min)
1200	2	0.2 0.3 0.4	1304 1381 1459	0 83 161	5.60 7.04 8.02
	3	0.2 0.3 0.4	1835 2060 2147	602 818 952	5.38 6.75 7.99
	4	0.2 0.3 0.4	2182 2436 2615	870 1123 1309	5.29 6.78 8.00
	5	0.2 0.3 0.4	2633 2922 3066	1323 1649 1780	5.02 6.48 7.68
1700	2	0.2 0.3 0.4	1295 1455 1524	-508 -339 -280	5.56 6.94 8.00
	3	0.2 0.3 0.4	1860 2080 2177	72 301 413	5.49 6.88 7.94
	4	0.2 0.3 0.4	2188 2470 2663	460 763 948	5.22 6.84 8.00
	5	0.2 0.3 0.4	2552 2922 3075	766 1211 1278	5.16 6.64 7.60
2000	2	0.2 0.3 0.4	1280 1439 1537	-790 -657 -570	5.48 7.00 8.04
	3	0.2 0.3 0.4	1845 2050 2163	-182 55 174	5.38 6.86 8.00
	4	0.2 0.3 0.4	2215 2468 2662	162 419 608	5.26 6.92 8.01
	5	0.2 0.3 0.4	2584 2897 3051	515 854 995	5.08 6.60 7.72

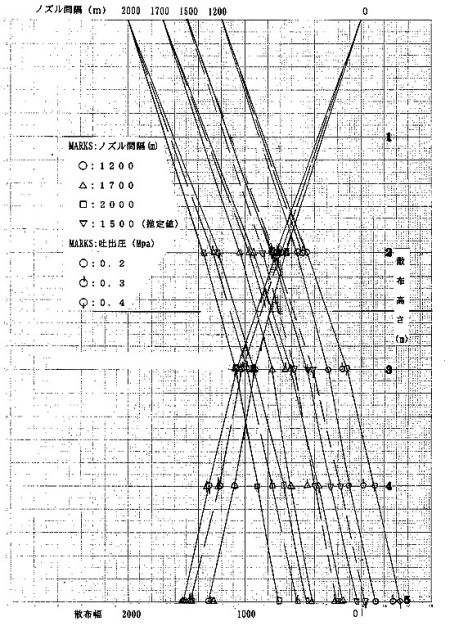

図IV-6　散布高さ等と散布幅との関係
