横型ろ過装置の基本特性の確認を行うことを目的とする。

　

　表4-1に実験の条件を示す。

原水濃度SS(mg/1)	0.0〜5.0
処理流速(LV)(m/h)	100〜200
ろ層厚(長さ)*(cm)	35〜70
ろ層の圧縮率*(%)	0〜10
＊ろ層厚は、装置に投入したろ材の層の厚さを示す。 　ろ層の圧縮率は、装置に投入したろ層厚に対して圧縮されて減少した厚さの割合を示す。

実験の原水としては、カオリンを汚濁負荷として用いる。

実験の測定項目について次に示す。

　

　(測定項目)

　[1]原水、処理水の水質　SS

　[2]原水、処理水の粒度分布

　[3]ろ層前後の差圧(原水入り口、処理水出口)

　[4]流量

　[5]ろ層の圧縮率

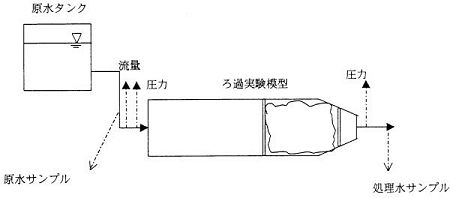

図4-1にろ材を圧縮しない場合の実験装置と測定系について示す。

　

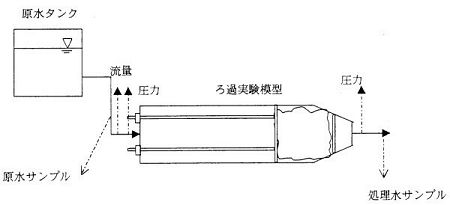

図4-2には、ろ材を圧縮する場合の実験装置と測定系を示す。ろ材の圧縮は装置内に設けた支持棒によりろ材表面の仕切り板に対して力を加えて行う。

　

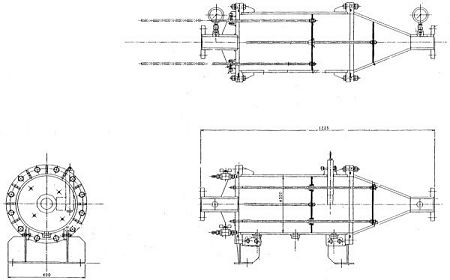

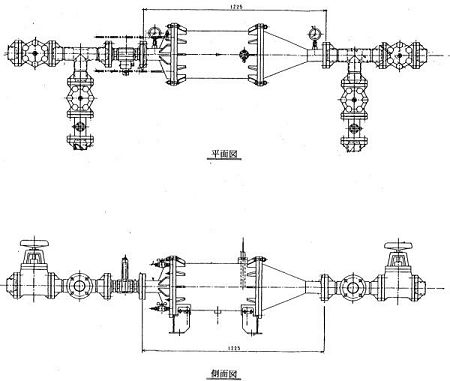

図4-3に実験模型の平面図と側面図を、図4-4に断面図を示す。

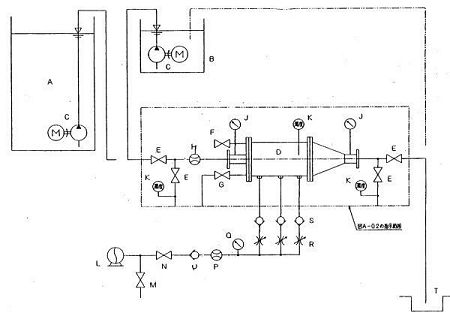

また、図4-5に実験装置のフローを示す。

写真4-1〜4-3には、実験模型の外観を示す。
