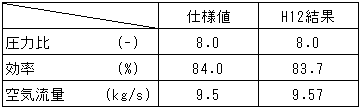

試験結果を表2.1.2-2及び図2.1.2-10に示す。空気流量は仕様値9.5kg/sに対して9.57kg/sとほぼ一致し、目標効率84%のところ83.7%と、ほぼ目標性能を達成しサージマージンも問題ないレベルであることを確認した。

なお、遠心段要素試験結果及びV型圧縮機組合せ試験はそれぞれの項を参照されたい。

　

d)　実験機用F型圧縮機供試体の設計及び製作

軸流要素試験結果及び組合せ試験結果を踏まえ、実験機用F型圧縮機軸流段の設計・製作を現在実施中である。

　

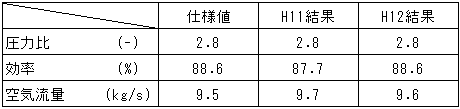

表2.1.2-1　F型軸流圧縮機単体試験結果

図2.1.2-2　F型圧縮機組み合わせ試験結果
