備考　1.　ねじ部は、JIS B 0203 (管用平行ねじ)の管用平行おねじ及び管用平行めねじにより、等級はB級とする。

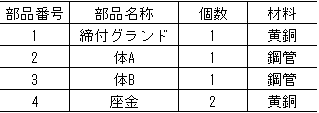

2.　部品番号1及び3のおねじの加工上の逃げは設けてもよい。

3.　(L₁)寸法は、受渡し当事者間の協定による。

参考　呼び寸法75〜100については、財団法人日本船舶標準協会規格JMS 8802(船用隔壁・甲板用電線貫通金物)に規定している。

　

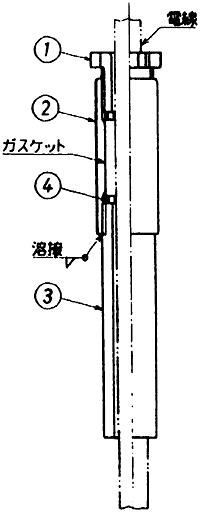

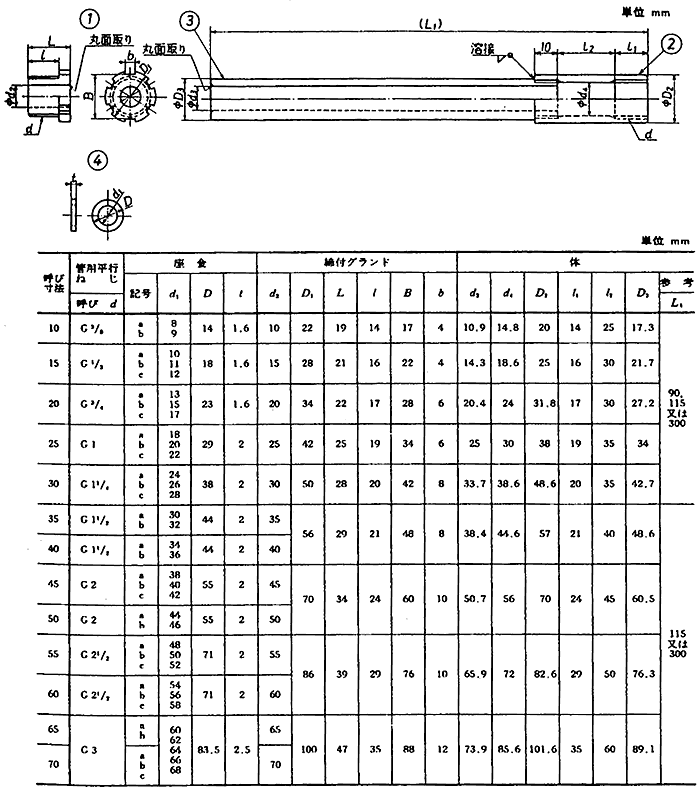

図4・7　船用隔壁・甲板用電線貫通金物(D型)
