H-II Aロケット・推進剤充填接続装置の開発【種子島宇宙センター・大崎射場】

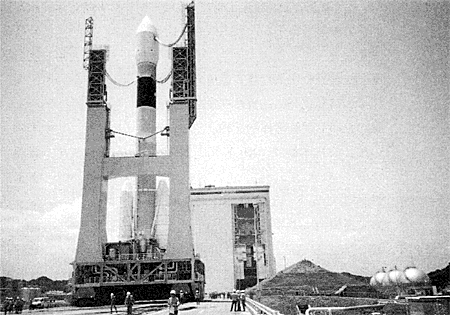

組立整備棟から移動発射台に載って約30分かけ、打上げ射座まで移動するH-II Aロケット

　

推進剤接続装置配管の内訳

燃料：LH₂系3基

酸化剤：LOX系1基

消化剤：LN₂系1基

　

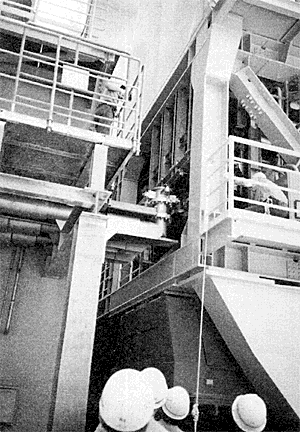

打上げ射座(左側)に移動発射台(右側)が接近し、推進剤接続装置の位置合わせが行われている。

　

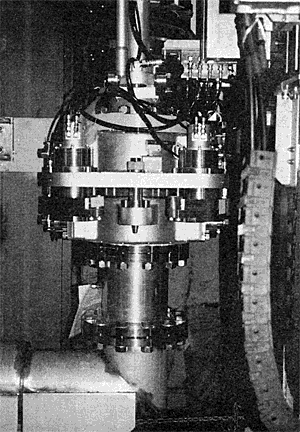

ロケット推進剤充填接続装置の本体形状。推進剤は、下側の固定設備から上側の移動発射台のロケットへ充填される。
