- offset table representation(オフセットテーブル表現)

- wireframe representation(ワイヤーフレーム表現)

- surface representation(面表現)

- spacing position(間隔位置)

　

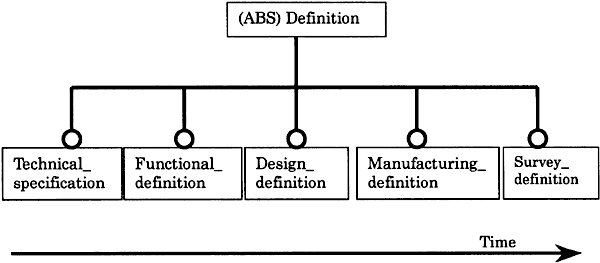

図8.4-2　Life cycle concept

　

このように、definitionは異なるrepresentationを持つことができる、しかし、いくつかの状況では、representationなしでdefinitionが存在することもありえる。船舶APの新しいrepresentationは、representationからサブタイプすることによって作成できる。

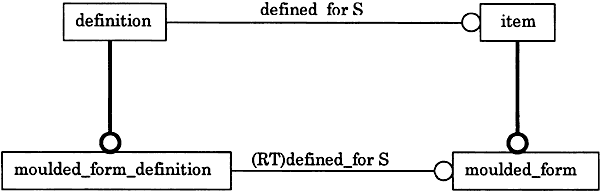

フレームワークをモデル化する主な構成概念の間の高水準関係は、各APのサブタイプの中で制限することができる。これは、属性の再宜言によってなされる。例えば、definitionのサブタイプであるmoulded_form_definitionは、itemのサブタイプであるmoulded_formのために定義される。この関係をEXPRESS-Gで表現したものを図8.4-3に示す。

　

図8.4-3　Redeclaration of attributes

　

8.5　Domain models

ドメインモデルの目的は、再宜言を使って属性関係を制限するという可能性と共に、フレームワークをモデル化する主な構成概念の下に、一般的な要素の新しい層をつくることである。
