第3行)
この行では、offset_table_representation UoFに属するoffset_table_model Entityとsection_of_offset_point_table Entityの関係について記述されている。AIM elementには、application Elementと対応するdescriptive_representation_itemが記述されており、rule番号30番を参照するように記述している。そしてReference pathにはcompound_representation_itemが属性item_elementによってcompound_item_difinitionをselect typeとして参照するが、compound_item_difinitionはlist_representation_itemを選択肢又は値として制限していることを記述している。この時list_representation_itemはrepresentation_itemをselect typeとして参照するが、representation_itemは"section of offset point type"を属性nameによって選択することが記述されている。

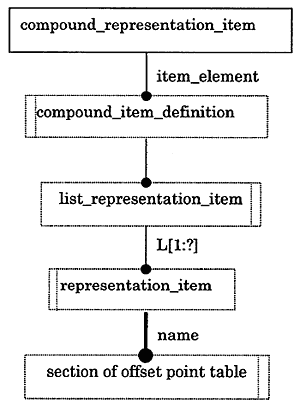

この関係をEXPRESS-Gで表現したものを図6.4-3に示す。
図6.4.-4にApplication object "offset_point_table_model"のEXPRESS-Gで表現したAIM図を示す。
6.4.2 offset_table_shape_representation
Application object "offset_table_shape_representation"のMapping Tableを、表6.4-2に示す。
