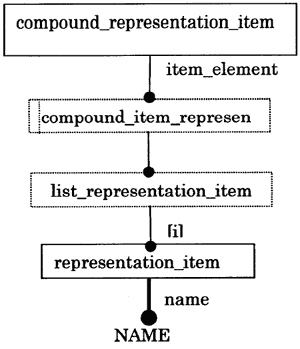

図6.2-2　mapping macro COMPOUND <NAME>

　

6.2.1.3 HAS_ID_1_ROLE <T, ROLE>

IDENTIFICATION <T>

[identification_role.name = ROLE]

[identification_role.description = '.UNUSED.']}

identification_assignment

identification_assignment.assigned_id

　

IDENTIFICATION <T>

identification_item = T

identification_item <-

applied_identification_assignment.items[i]

applied_identification_assignment <=

identification_assignment

{identification_assignment.role -> identification_role}

　

string、select又はenumeration typeの選択肢か値として制限されているidentification_itemは、applied_identification_assignmentの属性itemsによって参照される。そしてapplied_identification_assignmentはidentification_assignmentを親Entityとして持ち、その属性roleはidentification_roleを参照する様に制限を受けている。この時identification_roleは、属性nameがROLEという値であるということと、属性descriptionは値'.UNUSED.'であるという制限を受けている。
