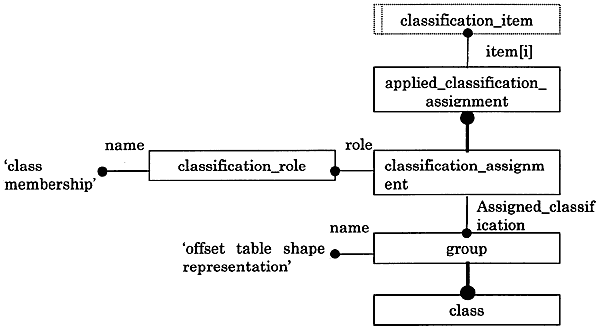

図6.2-1　mapping rule CLASS_ID <T, ID>

　

6.2.1.2　COMPOUND <NAME>

compound_representation_item

compound_representation_item.item_element ->

compound_item_definition = list_representation_item

list_representation_item[i] ->

representation_item =>

{representation_item.name = NAME}

　

Entity compound_representation_itemは、その属性item_elementによってlist_representation_itemを参照するが、その時compound_item_definitionはselect typeであるlist_representation_itemの値であるという制限受けている。またlist_representatiom_itemはrepresentation_itemを参照し、representation_itemの属性nameはstring、 select又はenumeration typeの選択肢か、値をもつNAMEであるならばそれを子Entityとするということが記述されている。

この関係をEXPRESS-Gで表現すると図6.2-2となる。
