Ship_curve_with_spacing_positionは、グローバル座標系の一つの平面に位置する船の2次元曲線のために定義することができるだけである。

Ship_curve_with_spacing_positionと関連するデータは、以下の通り。

　

5.3.4.1　Location (N871-4.2.97.1)

locationは、船の曲線が定義されるSpacing_positionについて詳述する。それぞれのShip_curve_with_spacing_positionは、ただ一つのSpacing_positionによって定義されるlocationを持つ。また、それぞれのSpacing_positionは、ゼロ、一つあるいは複数のship_curve_with_spacing_positionオブジェクトのlocationを定義する。

　

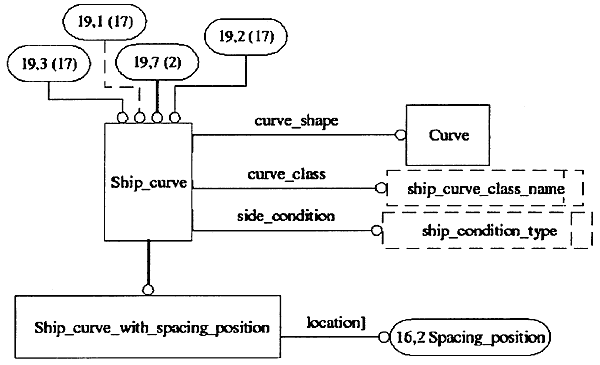

図5.3-5にShip_curveに関する、ARM EXPRESS-G図を示す。

　

図5.3-5　Ship_curve ARM EXPRESS-G diagram

　

5.3.5　Ship_point (N871-4.2.103)

Ship_pointは、一連の船のアーキテクチャ上の情報で、点を表現する一種のMoulded_form_representation_item(N871-4.2.70参照)である。図5.3-6にship_pointを示す。
