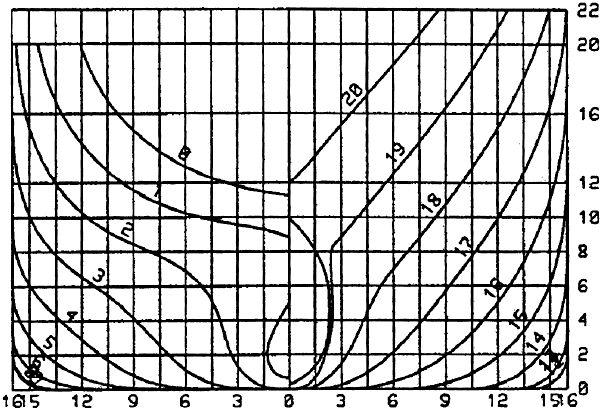

図5.3-3　Station_lines

　

5.3.1.9　Waterline (N871-4.2.96.1.9)

船体モールド面に沿った曲線で、船体モールド形状と水面の交差によって定義される。図5.3-4にwaterlineを示す。

　

図5.3-4　waterlines

　

5.3.1.10　Bounding_line (N871-4.2.96.1.10)

bounding_lineは、船体モールド形状あるいは船体表面の境界を表す曲線である。

　

5.3.1.11　rise_of_floor (N871-4.2.96.1.11)

rise_of_floorは、ビルジから始まる船体モールド形状の船底部上昇による境界を表す曲線。
