Ship_curveと関連するデータは、以下の通り。
5.3.1 Curve_class (N871-4.2.96.1)
船体モールド形状のデザイン定義に一般的に必要であるShip_curveのために、Curve classは船舶アーキテクチャのカテゴリーについて詳述する。curve_classは、以下のうちの1つである。
5.3.1.1 Buttock_line (N871-4.2.96.1.1)

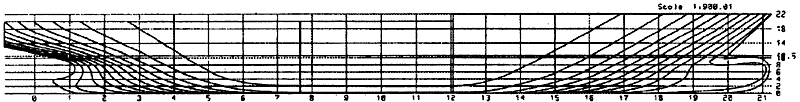

buttock_lineは、船体モールド面に沿った曲線で、船体モールド形状と縦平面の交差によって定義される。図5.3-2にbuttock_lineを示す。
5.3.1.2 Camber (N871-4.2.96.1.2)
camberは、デッキのモールド面に沿った曲線で、船体の横断面とデッキのモールド形状の交差によって定義される。
5.3.1.3 Centreline (N871-4.2.96.1.3)
centrelineは、船体モールド面に沿った曲線で、船体の中央縦断面と船体モールド形状の交差によって定義される。
5.3.1.4 Flat_of_bottom (N871-4.2.96.1.4)
flat_of_bottomは、船体モールド形状の船底部分のフラットな面との境界を表す曲線として定義される。
5.3.1.5 Flat_of_side (N871-4.2.96.1.5)
flat_of_sideは、船体モールド形状に於ける右舷あるいは左舷の最も外側のフラットな面との境界を表す曲線として定義される。
5.3.1.6 Intersection_line (N871-4.2.96.1.6)
intersection_lineは、2つのモールド形状または2つの面の交差によって定義される曲線。
5.3.1.7 Sheer (N871-4.2.96.1.7)
sheerは、デッキのモールド面に沿った曲線で、船体縦平面とデッキのモールド形状の交差によって定義される。
5.3.1.8 Station_line (N871-4.2.96.1.8)
station_lineは、船体モールド面に沿った曲線で、船体横断面とモールド形状の交差によって定義される。図5.3-3にstation_lineを示す。
