(ロ) ディスク式減速逆転機

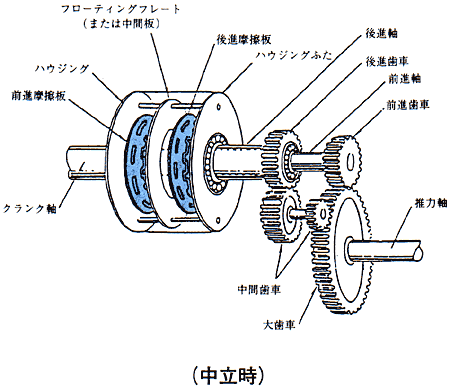

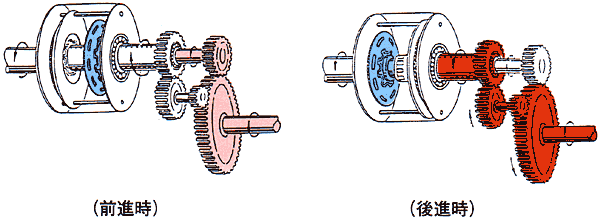

この減速逆転機は、2・205図に示すように、クランク軸端に取り付けられたハウジングの中に、フローティングプレート(中間板)を挟んで前進摩擦板と後進摩擦板が取り付けられており、前進摩擦板、後進摩擦板には、それぞれ軸端に小歯車を取り付けた前進軸及び後進軸が取り付けられている。なお、後進軸は中空になっており中に前進軸が通っている。中間板を前又は後に移動して、ハウジングとの間に前進摩擦板を圧着すれば、前進摩擦板、前進軸、前進小歯車、の順に大歯車を駆動する。又後進摩擦板を圧着すれば、後進摩擦板、後進軸、後進小歯車、中間歯車の順に大歯車を駆動し、中間歯車が入っているので回転方向は反対となる。減速比は、小歯車と、大歯車の歯数を変える事により変更できる。又中間板の操作は、通常テコを利用したレバー式(棒)のものが使用されているが、最近はリモコン操作が出来るようにレバーを油圧で操作するようにしたものもある。
