(B)図　正投影法の設明図

(C)図　投影図の例

　

(1)　第三角法の解説

第三角法は、(D-2)図のように、三つの画面にかこまれた空間(第三角)に立体をおいて、「立体のてまえ側の画面」に投影図をかいたと考え、(D-3)、(D-4)図のように、正面図と同じ平面上に、平面図と右側面図がくるように画面を展開する方法である。

　

(D-1)図　第三角内においた立体

(D-2)図　投影図のかき方

(D-3)図　画面の展開

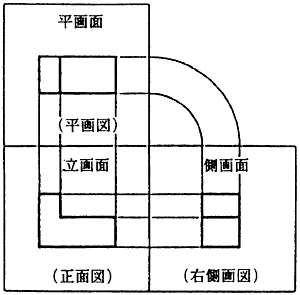

(D-4)図　第三角法による投影図の配置

(D)図　第三角法による投影図の展開
