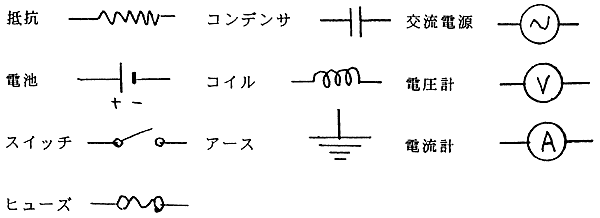

電気回路を構成する要素はいろいろあるが、これらを図の上で能率的に示すため、図記号が用いられるので、主なものを補・65図に示す。

　

補・65図

　

9)　抵抗の接続

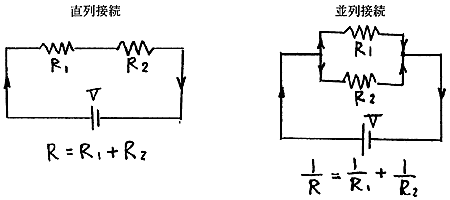

回路の中にある2つの電気抵抗のつなぎ方には、補・66図のような直列接続と並列接続がある。そして、抵抗をつないだあと、これを1つの抵抗と見なしたものを合成抵抗という。

2つの抵抗を直列接続すると、抵抗が1つのときより電流が通りにくくなり、合成抵抗は2つの和となる。

また、ふたつの抵抗を並列接続すると、電流の通るバイパスができたようなもので、電流の流れがそれだけスムースとなり、合成抵抗は、抵抗が1個のときより減ることになり、2つの抵抗の逆数の和のが、合成抵抗の逆数となる。

　

補・66図
