3・5図　弁ステムの外径計測

3・6図　弁案内内径計測

　

(3)　シリンダヘッドボルト締付け要領

ヘッドボルトなど数本のボルトが使用されている部品を締付ける際には、各ボルトに平均した締付力を与える必要がある。このため締付け順序が、メーカによって指示されているが、ヘッドの場合、対角線状に中央から外側に向かって徐々に締付けることが重要である。この締付け順序の一例を3・7図に示す。

　

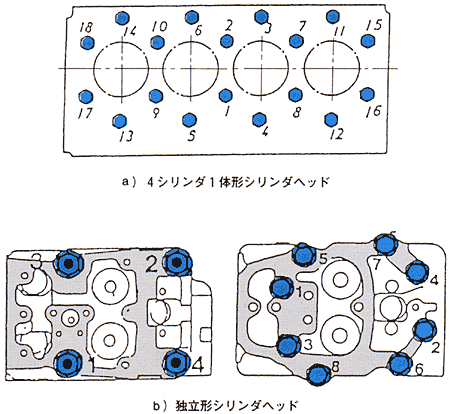

3・7図　シリンダヘッド締付け順序
