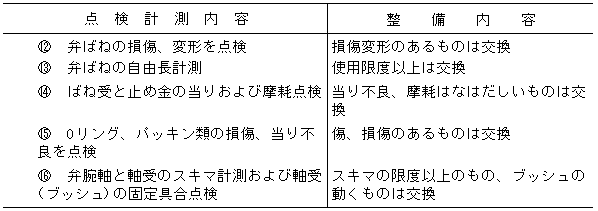

3・3表(B)　シリンダヘッドの点検、整備(2)

　

(2)　吸排気弁シートの修理要領

シートグラインダを使用して、シート部を修理する場合は次の要領で行う。

1]　シートグラインダでシート面の荒れを修理する。(3・4図参照)

　

　

2]　弁シートの幅が拡大するのでシート面を角度70゜のグラインダで研削し、つぎに角度15°のグラインダでシート面幅を基準寸法に仕上げる。

修理を要するものは必ず弁と弁案内の嵌合スキマを計測し、使用限度寸法を超えるものは、弁、または弁案内を交換後、弁シート部の修理を行なうこと。(3・5図、3・6図を参照)

3]　バルブコンパウンドをオイルで練り、弁摺合わせを行う。

4]　最終にオイルのみで摺合わせ仕上げる。

5]　弁シート修理後、弁およびシリンダヘッドを軽油等で入念に洗浄して、バルブコンパウンドまたは砥石粉が残らないようにする。

　

3・4図　弁シートの修正要領
