表示画面においてチャネル番号が偶数(表示画面上側)は機上機器部のRF1からのデータを表示しており奇数(表示画面下側)はRF2からのデータを示している。

チャネル0から21のうち、0から3まではAPLに割り当てられており、4から21までをGPS衛星に割り当てている。

　

表示画面において

　

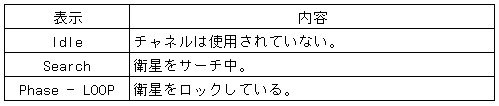

チャネルステータス(表小画面：channel status)は各チャネルの状態を表している。

　

　

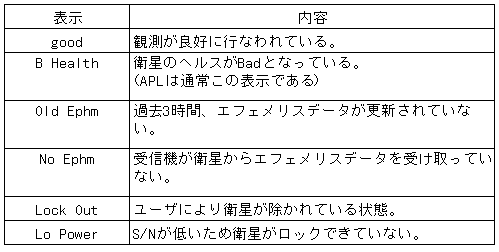

Reject Codeはトラッキングしている衛星の状態を示している。

　

　

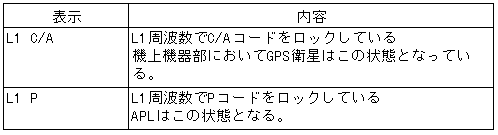

Freq Codeはチャネルがトラッキングしている周波数とコードの種類を示している。

　
