以下の式で10MHzに対するオフセットを計算する。

　

　

Fmin：ポテンショメータをMinにした時のオフセット

Fmax：ポテンショメータをMaxにした時のオフセット

　

(5)　結果

a.　RF OUT、TTL OUTレベル

RF OUT1　：0.43Vrms(+5.6dBm)

RF OUT2　：0.43Vrms(+5.6dBm)

TTL OUT(H)　：+3.25Vdc

TTL OUT(L)　：0.1Vdc以下

RISE TIME　：10ns以下

b.　周波数オフセット

Fmin　：−1.08×10^-9

Fmax　：＋0.8×10^-9

　

3.2.5　外観

(1)　寸法

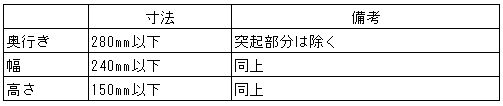

表3-1

　

(2)　質量

6kg以下

　

(3)　外観写真

次頁に外観を示す。
