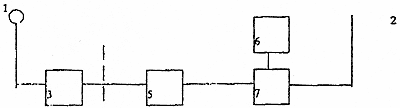

Fig. 1 校正局のブロックダイアグラム
1― GLONASS/GPS SRNSセンサーのアンテナ
2― チャイカ送信機のアンテナ
3― GLONASS/GPS SRNSセンサー
4― RS232インターフェース、RTCM SC-104/v.2.1type9
5― Pentium PC用のEUROFlX変調器
6― RS422インターフェース、4―ワイヤースクリーンケーブル(2 ツイストペアー)200-400m長
7― EUROFIX(PCベース)を使用したタイラトロン送信トリガーのためのタイムモジュレーション デバイス
8― チャイカ タイラトロン送信機
9― 認定されているチャイカ同期装置と制御装置
モニター装置のテストベッド(ソフトウエアーを含む)はDelft Universityで製作された。Fig.2にブロックダイアグラムを示す。
Fig. 2モニターテストベッドのブロックダイアグラム
1― GLONASS/GPS SRNSセンサーアンテナ
2― チャイカ受信アンテナ
3― GLONASS/GPS SRNSセンサー
4― RS232インターフェース、RTCM SC-104/v.2.1type9
5― Pentium PCをベースにしたA/Dコンバーターとチャイカ信号の増幅器
6― チャイカ受信機
7― 信号分配器
ユーロフィックスとモニター装置を使用した測定系は次のとおり。
―Minsk(Belarus)は校正局から495,279.02mの距離がある。
―Near Simferopol(Ukraine)は校正局から936,908.06mの距離がある。
Minskでの測定は1999年4月13-16日に、Simferopolでは4月19―21日の間で行われた。測定は複雑な妨害条件の下で実施された。
