データインテグレーション機能を用いて気中部の形状データと水中部の形状データを連続した物体として接合した図を図5.4.3.2に示す。

今回の実験データでは、マルチビーム超音波測深機のソナーヘッドが直下を向いていたため、岸壁壁面より手前の天場間でのデータしか取得できなかったため、若干の加工を施して、岸壁形状を再現した。

　

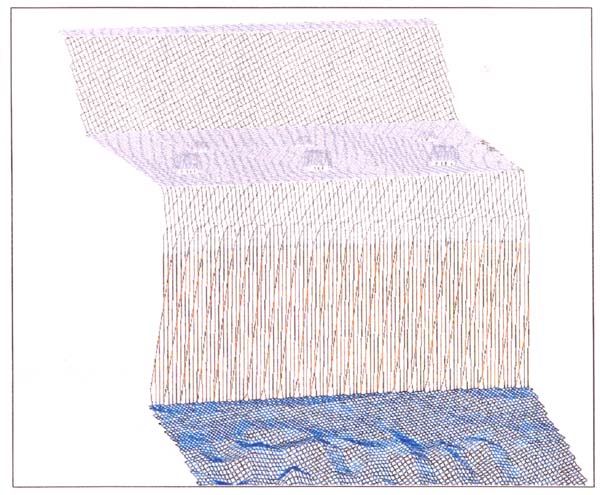

図5.4.3.2：岸壁の形状データ
