【水中部･送受信器】
水中部･送受信器の性能を以下に示す。
性能
(1)通信方式：
半二重双方向通信
(2)搬送波周波数：
20kHz
(3)変調方式：
QPSK(水中→船上)
FSK(船上→水中)
(4)通信速度：
8kbps(水中→船上)
1kbps(船上→水中)
(5)通信制御方式：
HDLC
(6)送信電力：
0.1/1/10W(切替)
(7)OBS/HとのI/F：
RS-232C(9600bps)
(8)水中部データバッファ：
フラッシュメモリカード(80MB以上)
(9)電源：
DC12V(CL-350H2×5個×2組使用)
(10)消費電流(DC12Vにて)：
0.8A以下(非通信時)
1.8A以下(受信時)
6.5A以下(送信時)
(11)使用温度：
0〜40℃

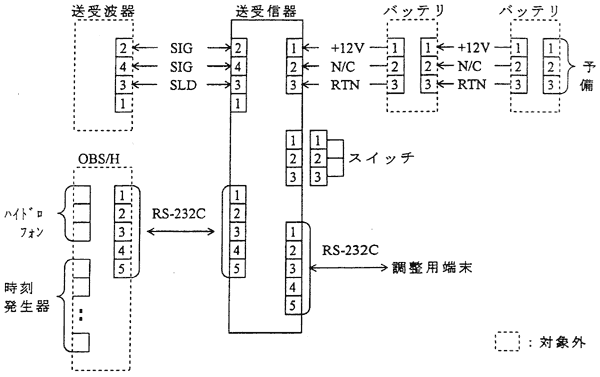

水中部･送受信器と水中部の他機器との接続を以下に示す。
